HEIDENHAIN iTNC 530 (60642x-04) - Manuale (Pagina 393)

HEIDENHAIN iTNC 530 393
1
0
.4 F
unzioni ausiliar
ie per tr
aiet
to
ri
e

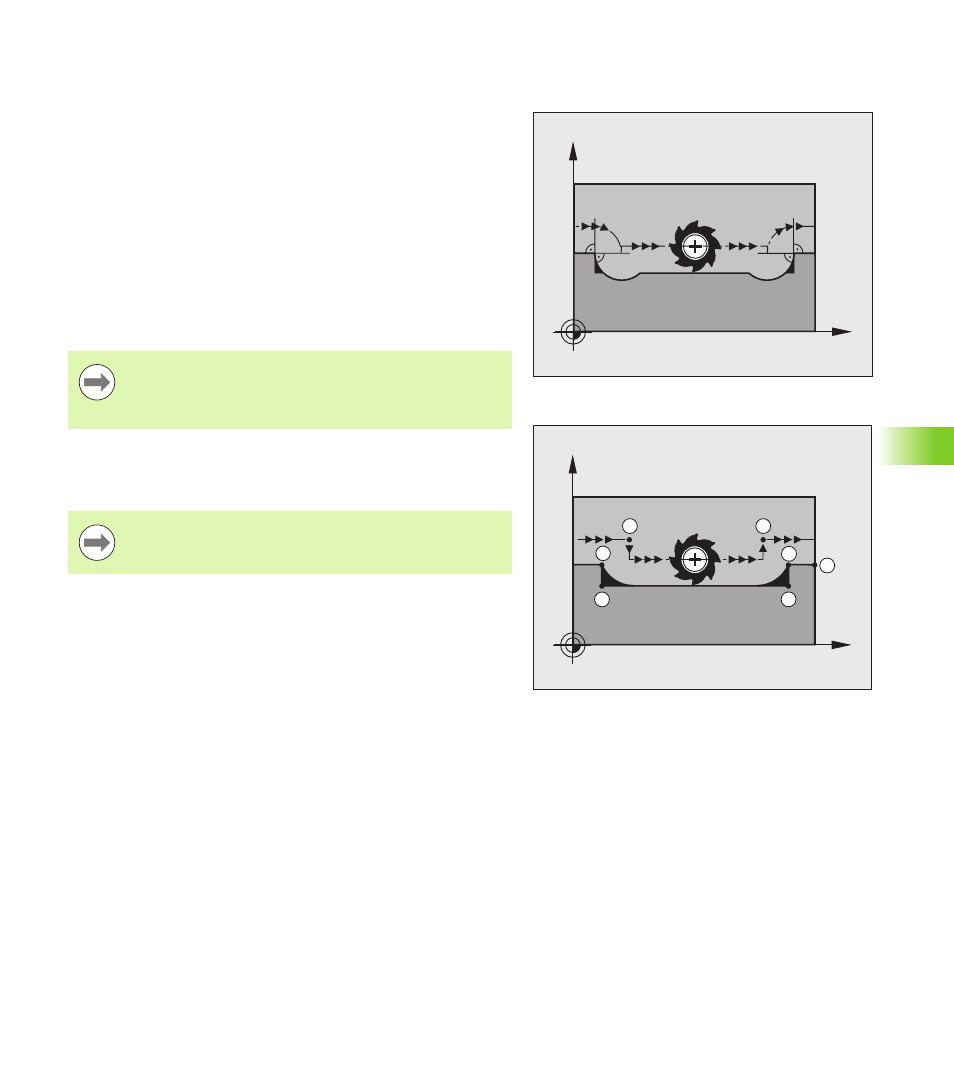

Lavorazione di piccoli gradini di profilo: M97
Comportamento standard
In corrispondenza degli spigoli esterni il TNC inserisce un cerchio di
raccordo. Con gradini del profilo molto piccoli l'utensile finirebbe per
danneggiare il profilo stesso.
In questi punti il TNC interromperà pertanto l'esecuzione del
programma, emettendo il messaggio d'errore "Raggio uten. troppo
grande".
Comportamento con M97
Il TNC calcola un punto di intersezione delle traiettorie per gli elementi
del profilo, come per gli angoli interni, facendo passare l'utensile da
questo punto.
Programmare la funzione M97 nel blocco nel quale è definito lo spigolo
esterno.
Attivazione
La funzione M97 è attiva solo nel blocco di programma, nel quale è
programmata.
X
Y
X
Y
S
16
17
15 14
13
S
Invece della funzione M97 si dovrebbe utilizzare la funzione
molto più potente M120 LA (vedere "Precalcolo di un profilo
con correzione del raggio (LOOK AHEAD): M120" a pagina
399)!
Con la funzione M97 la lavorazione degli spigoli rimane
incompleta. In questi casi occorre ripassarli con un utensile
avente un raggio più piccolo.
