258 Programmazione: programmazione profili
6.6 T
raiet
to
ri
e – Pr
ogr
ammazione liber
a dei pr
ofili FK

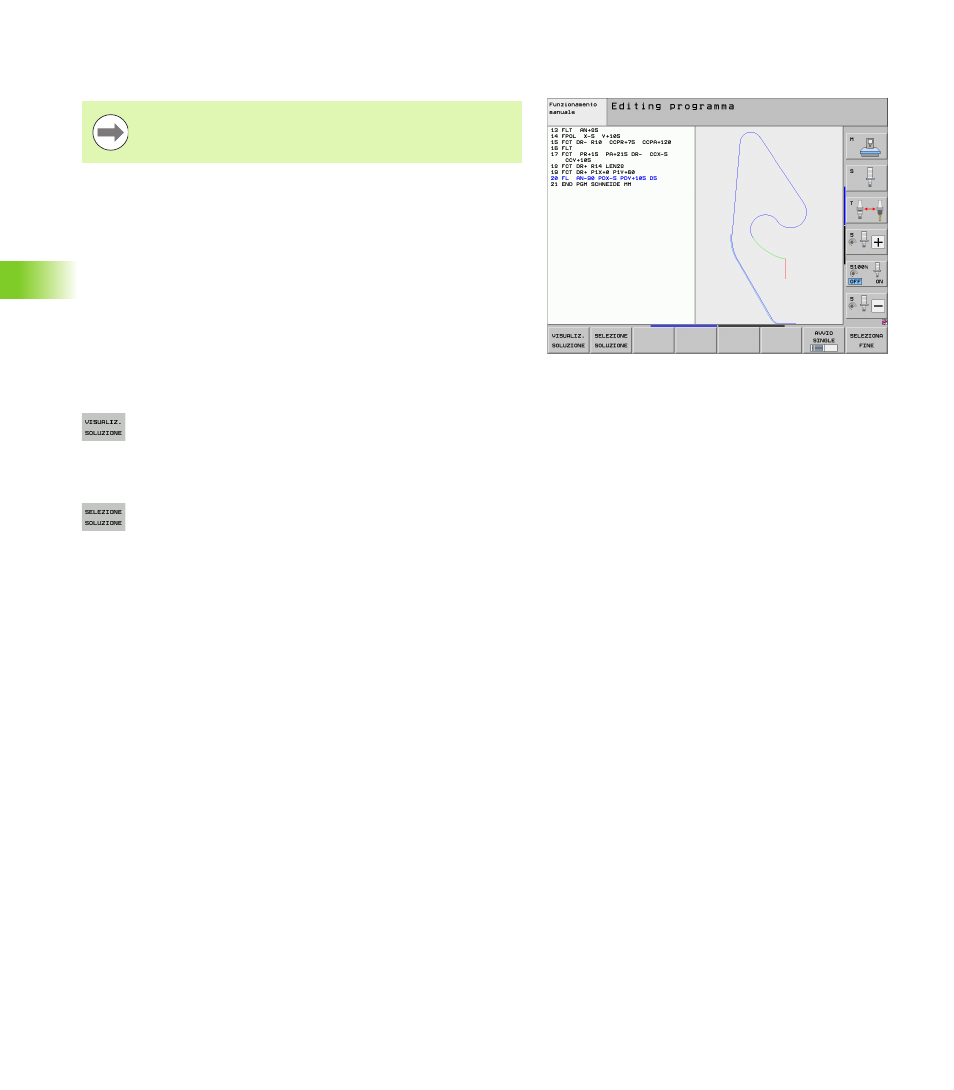

Grafica per la programmazione FK
Con dati di coordinata incompleti è spesso impossibile definire in
modo univoco il profilo di un pezzo. In questo caso il TNC visualizza con
la grafica FK le possibili soluzioni fra le quali l'operatore può scegliere
quella corretta. La grafica FK visualizza il profilo del pezzo in vari colori:
Quando i dati inseriti consentono più soluzioni, e quindi l'elemento di
profilo viene visualizzato in verde, occorre scegliere il profilo corretto
come segue:
 Premere il softkey VISUALIZ. SOLUZIONE tante volte
finché l'elemento di profilo viene visualizzato
correttamente. Utilizzare la funzione Zoom (2° livello
softkey), se le soluzioni possibili non sono distinguibili
nella rappresentazione standard
 L'elemento visualizzato del profilo corrisponde al
disegno: con il softkey SELEZIONE SOLUZIONE il
TNC inserisce la soluzione desiderata con il blocco NC
FSELECT
n, dove n definisce il numero interno della
soluzione. Il numero di soluzione n non dovrebbe
essere modificato con editing diretto, ma solo con
nuovo avvio della grafica di programmazione e
premendo il softkey SOLUZIONE VISUALIZZA
Per poter utilizzare la grafica per la programmazione FK,
selezionare la ripartizione dello schermo PGM + GRAFICA
(vedere "Editing programma" a pagina 83)
blu L'elemento di profilo è completamente definito
verde I dati inseriti consentono più soluzioni; l'operatore
sceglie quella corretta
rosso I dati inseriti non sono sufficienti per il calcolo
dell'elemento di profilo; occorre inserire ulteriori dati
