HEIDENHAIN iTNC 530 467
1
1
.9 Filtr
a
ggio di pr
ofili (funzione FCL 2)
11.9 Filtraggio di profili (funzione
FCL 2)
Funzione
Con questa funzione TNC si possono filtrare profili che sono stati
generati su sistemi di programmazione esterni e che sono formati
esclusivamente da blocchi lineari. Il filtro smussa il profilo e quindi
consente di norma una lavorazione più veloce e con meno scosse.
A partire dal programma originale, dopo l'inserimento delle
impostazioni del filtro, il TNC genera un programma separato con il
profilo filtrato.

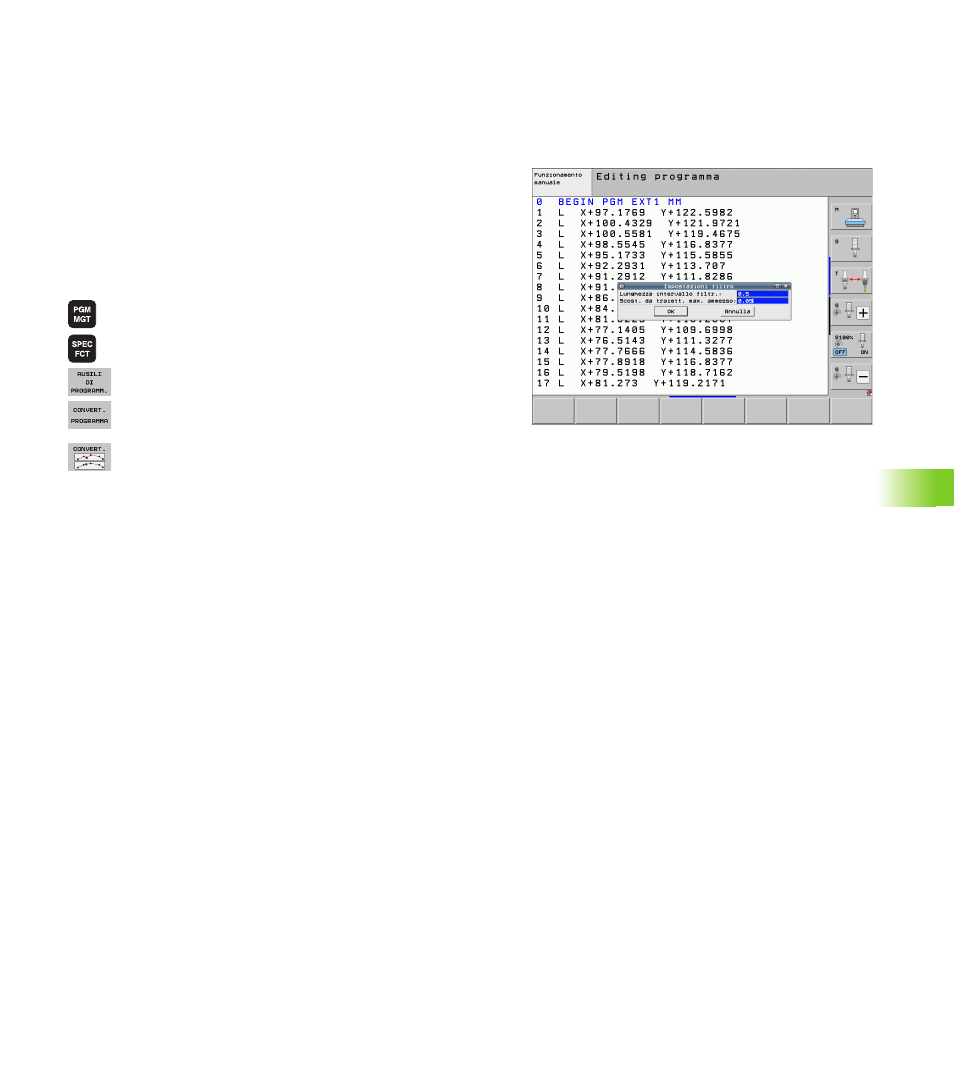

 Selezionare il programma che si vuole filtrare
 Selezionare le funzioni speciali
 Selezionare gli aiuti di programmazione
 Selezionare il livello softkey con le funzioni di
conversione dei programmi
 Selezionare la funzione di filtraggio: il TNC visualizza
una finestra in primo piano per la definizione delle
impostazioni del filtro
 Inserire la lunghezza dell'intervallo di filtraggio in mm
(programma inch: pollici). L'intervallo di filtraggio
definisce, a partire dal rispettivo punto preso in
considerazione, la lunghezza effettiva sul profilo
(prima e dopo il punto) entro cui il TNC deve filtrare i
punti, confermare con il tasto ENT
 Inserire lo scostamento massimo ammesso della
traiettoria in mm (programma inch: pollici):
confermare con il tasto ENT il valore di tolleranza, per
cui il profilo filtrato può scostarsi al massimo dal
profilo originale
