94

Modalità operativa Macchina

3.5 Pr

edisposizione macc

hina

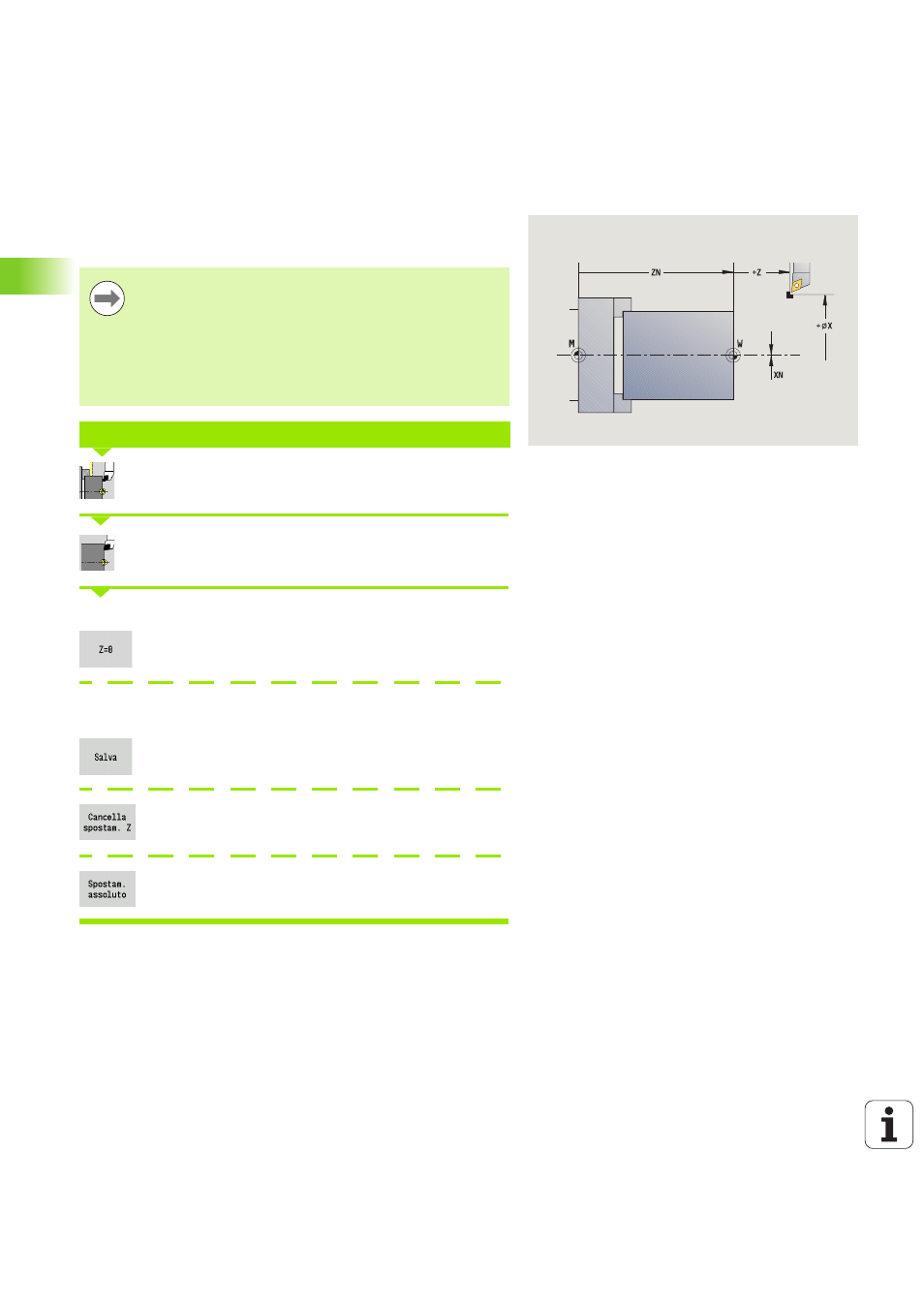

Definizione origine pezzo

Nel dialogo viene visualizzata la distanza tra origine macchina e origine
pezzo (denominata anche "Offset") come XN e ZN. In caso di variazione
dell'origine pezzo vengono visualizzati i nuovi valori.

Selezionare Predisposizione

Selezionare "Impostare valori assi"

Sfiorare l'origine pezzo (superficie piana)

Definire la posizione di sfioramento come "origine
pezzo Z"

Immettere la distanza tra utensile e origine pezzo come "coordinata
punto di misura Z"

Il MANUALplus calcola l'"origine pezzo Z"

Origine macchina Z = origine pezzo Z
(offset = 0)

Consente di immettere direttamente lo spostamento
dell'origine in ZN

L'origine pezzo può essere definita nell'asse Z anche con
un sistema di tastatura. Il controllo numerico verifica
tramite definizione origine il tipo di utensile attualmente
attivo. Se si seleziona la funzione di predisposizione
Origine pezzo

con sistema di tastatura inserito, il controllo

numerico adegua automaticamente la maschera di
immissione. Premere Start NC per avviare l'operazione di
misurazione.

DEFINIZIONE ORIGINE PEZZO
