344 Programmazione di cicli
4.8 Cicli di fr
esat
ur
a

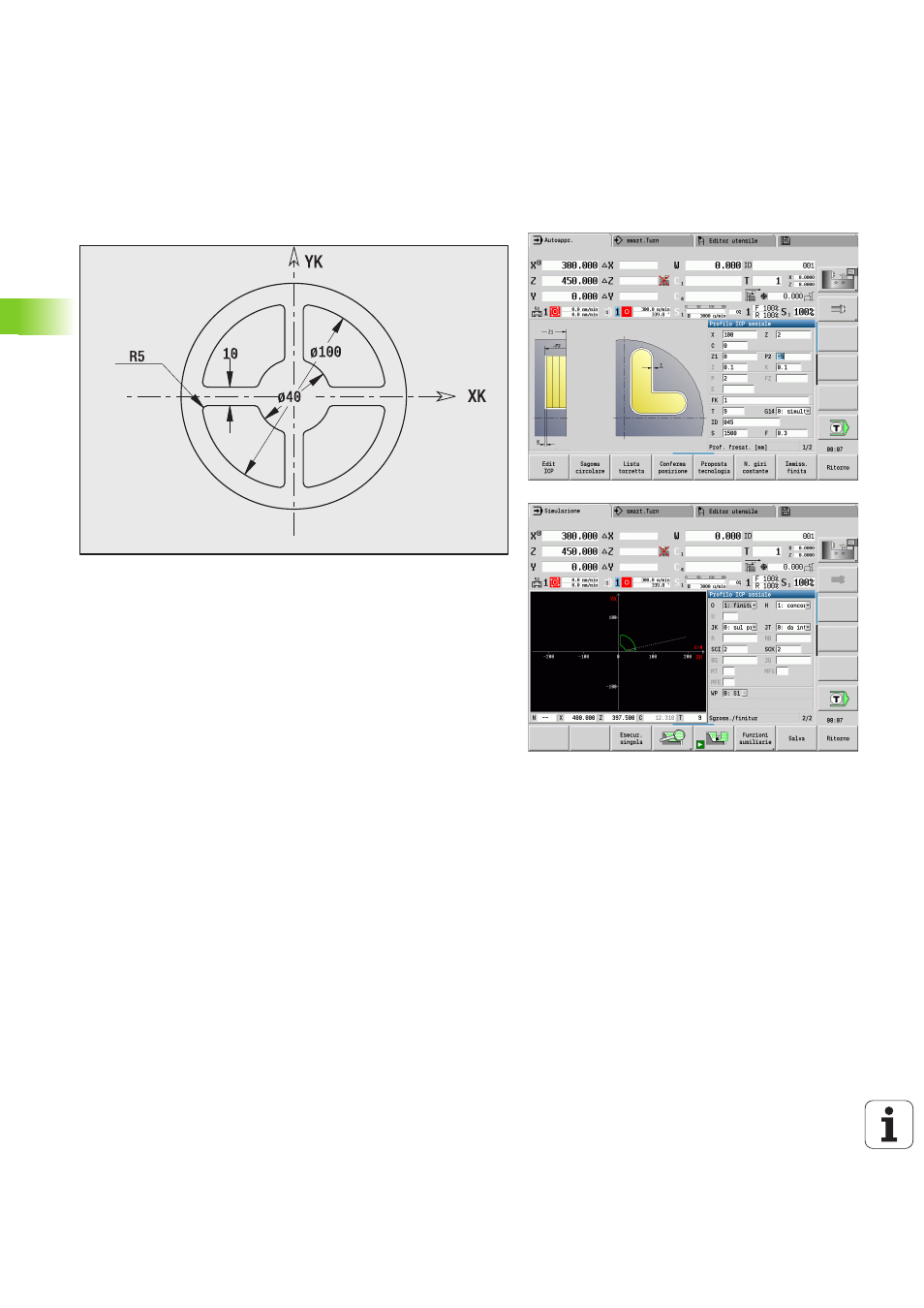

Esempio del ciclo di fresatura
Fresatura su superficie frontale
Nel presente esempio si esegue la fresatura di una tasca. La
lavorazione completa della superficie frontale, inclusa la definizione del
profilo, è illustrata nell'esempio di fresatura nel paragrafo "9.8 Esempio
ICP Fresatura".
La lavorazione viene eseguita con il ciclo Figura ICP assiale. Per la
definizione del profilo viene creato dapprima il profilo base, quindi
vengono sovrapposti i raccordi.
Dati utensile (fresa)
 TO = 8 – Orientamento utensile
 I = 8 – Diametro fresa
 K = 4 – Numero di denti
 TF = 0,025 – Avanzamento al dente
