254

Programmazione di cicli

4.5 Cicli di tr

oncat

u

ra

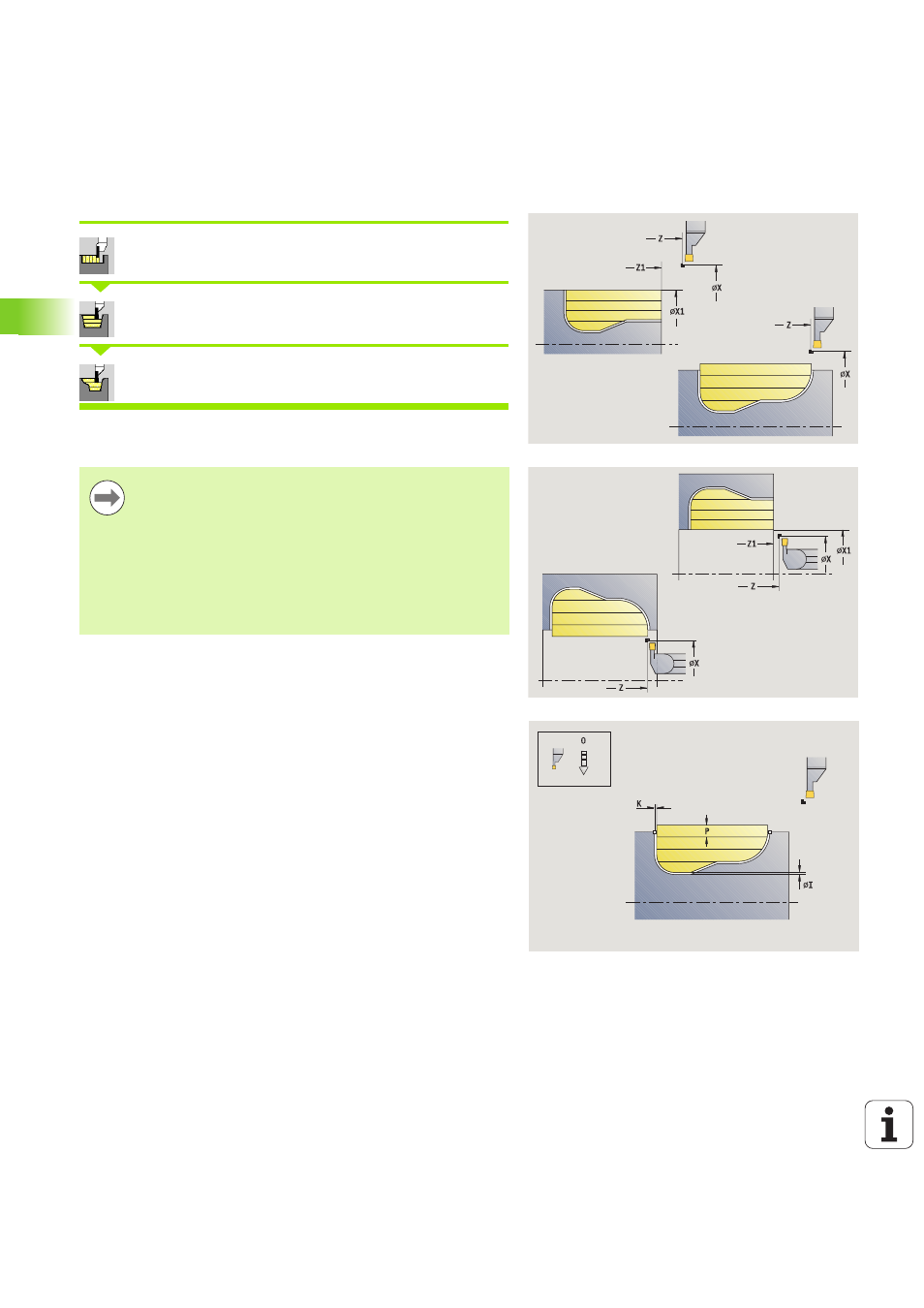

Troncatura-tornitura ICP radiale

Selezionare Cicli di troncatura

Selezionare Troncatura-tornitura

Selezionare Troncatura-tornitura radiale

Il ciclo lavora l'area definita (vedere anche "Troncatura-tornitura" a
pagina 238
).

Definire per

profili discendenti il Punto di partenza – non il Punto
iniziale pezzo grezzo

. Il ciclo lavora l'area descritta da

punto di partenza e profilo ICP, tenendo conto dei
sovrametalli.

profili ascendenti il Punto di partenza e il Punto
iniziale pezzo grezzo

. Il ciclo lavora l'area descritta da

punto iniziale e profilo ICP, tenendo conto dei
sovrametalli.

Parametri ciclo
X, Z

Punto di partenza

X1, Z1

Punto iniziale pezzo grezzo

FK

Pezzo finito ICP: nome del profilo da lavorare

P

Profondità di accostamento: profondità di accostamento
massima

ET

Profondità di troncatura che viene incrementata in ogni
passata

O

Avanzamento di troncatura (default: avanzamento attivo)

I, K

Il sovrametallo in X e Z viene considerato in finitura per le
lavorazioni successive

SX, SZ

Limitazioni di taglio (vedere pagina 140)

B

Larghezza offset (default: 0)

U

Lavorazione di tornitura unidirezionale (default: 0)

0: bidirezionale

1: unidirezionale (direzione: vedere grafica di supporto)

G14

Punto cambio utensile (vedere pagina 140)

A

Angolo iniziale definisce l'area di lavoro nel punto iniziale
del profilo

W

Angolo finale definisce l'area di lavoro nel punto finale del
profilo
