Nella versione standard fornita il controllo numerico è dotato degli assi
X e Z e di un mandrino principale. A richiesta è possibile configurare un
asse C, un asse Y e un utensile motorizzato.
Posizione della slitta
Il costruttore della macchina configura il MANUALplus secondo le
seguenti possibilità disponibili:
 asse Z orizzontale con slitta utensile dietro l'asse rotativo
 asse Z orizzontale con slitta utensile davanti all'asse rotativo
 asse Z verticale con slitta utensile a destra dell'asse rotativo
Le icone dei menu, le videate di supporto nonché la rappresentazione
grafica per ICP e simulazione tengono conto della posizione della slitta.
Tutte le rappresentazioni riportate nel presente manuale si riferiscono
ad un tornio con portautensili dietro l'asse rotativo.
Sistemi di portautensili
Come portautensili il MANUALplus supporta i seguenti sistemi:
 attacco Multifix con un posto
 torretta con n posti
 torretta con n posti e un attacco Multifix con un posto; in questo
modo è possibile che uno dei due portautensili sia posto in speculare
sul lato del pezzo opposto al portautensili standard
 due attacchi Multifix con un posto. I portautensili sono disposti in
direzione contrapposta. Uno dei due portautensili è rappresentato in
speculare.

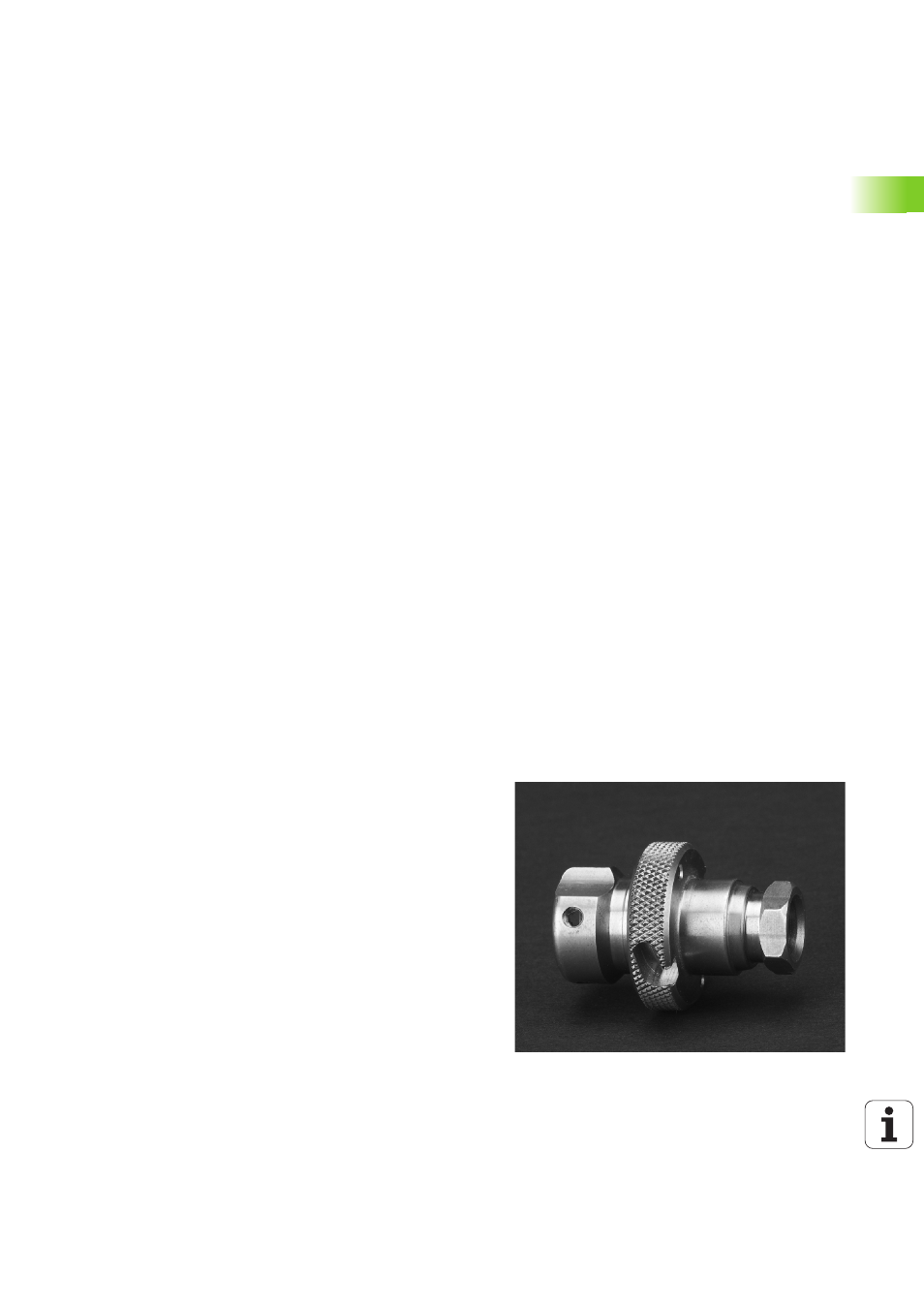

L'asse C
L'asse C consente di eseguire lavorazioni di foratura e fresatura sulla
superficie frontale e su quella cilindrica.
Quando si impiega l'asse C, un asse si interpola con il mandrino in
lineare o circolare nel piano di lavorazione predefinito, mentre il terzo
asse si interpola in lineare.
Il MANUALplus supporta la generazione di programmi NC con l'asse
C in:
 modalità Autoapprendimento
 Programmazione smart.Turn
 Programmazione DINplus
