208 Programmazione di cicli
4.4 Cicli di aspor
tazione tr
ucioli
Esempi dei cicli di asportazione trucioli

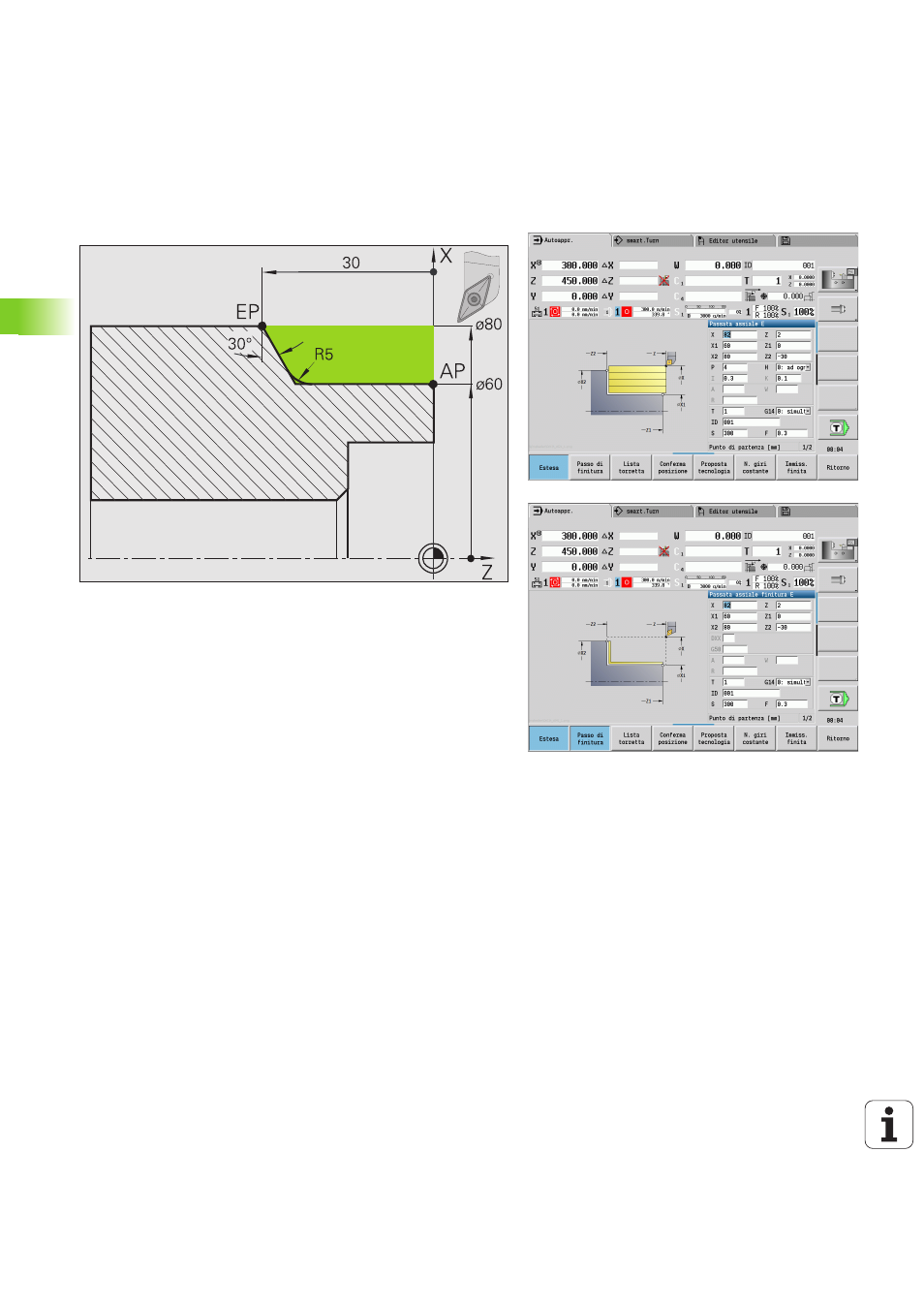

Sgrossatura e finitura di un profilo esterno
L'area contrassegnata da AP (Punto iniziale profilo) a EP (Punto finale
profilo) viene sgrossata con il ciclo Passata assiale – Estesa tenendo
conto dei sovrametalli. Nel passo successivo tale parte del profilo
viene rifinita con Passata assiale – Estesa.
Il "ciclo esteso" esegue sia il raccordo sia la diagonale a fine profilo.
I parametri Punto iniziale profilo X1, Z1 e Punto finale profilo
X2, Z2
sono determinanti per la direzione di passata e di
accostamento, in questo esempio per la lavorazione esterna e
l'incremento "in direzione –X".
dati utensile
 Utensile per tornire (per lavorazione esterna)
 TO = 1 – Orientamento utensile
 A = 93° – Angolo di inclinazione
 B = 55° – Angolo dell'inserto
