4.5 Cicli di tr
oncat
u
ra
Posizione scarico
Il MANUALplus determina la posizione dello scarico sulla base dei
parametri ciclo Punto di partenza X, Z (Funzionamento manuale:
"Pos. utensile attuale") e Spigolo profilo X1, Z1.
Forme del profilo
Gli scarichi vengono eseguiti soltanto sull'asse
longitudinale in spigoli retti e paralleli all'asse.

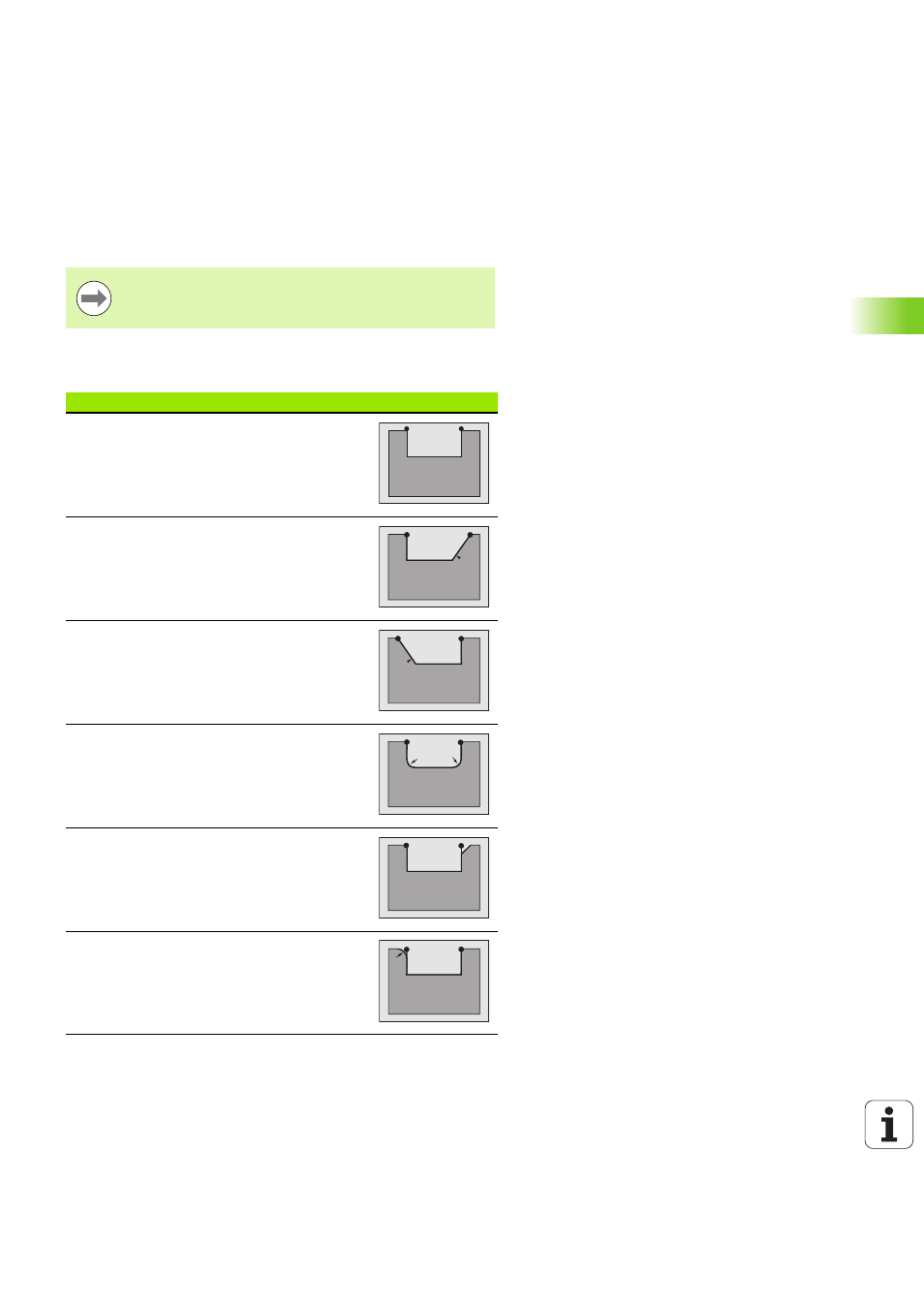

Elementi del profilo per cicli per esecuzione gola
Ciclo base
Passata di area rettangolare
Ciclo esteso
Diagonale a inizio profilo
Ciclo esteso
Diagonale a fine profilo
Ciclo esteso
Arrotondamento in entrambi gli spigoli
Ciclo esteso
Smusso (o raccordo) a inizio profilo
Ciclo esteso
Smusso (o raccordo) a fine profilo
