HEIDENHAIN MANUALplus 620 489
6.3 V
isualizzazioni
6.3 Visualizzazioni

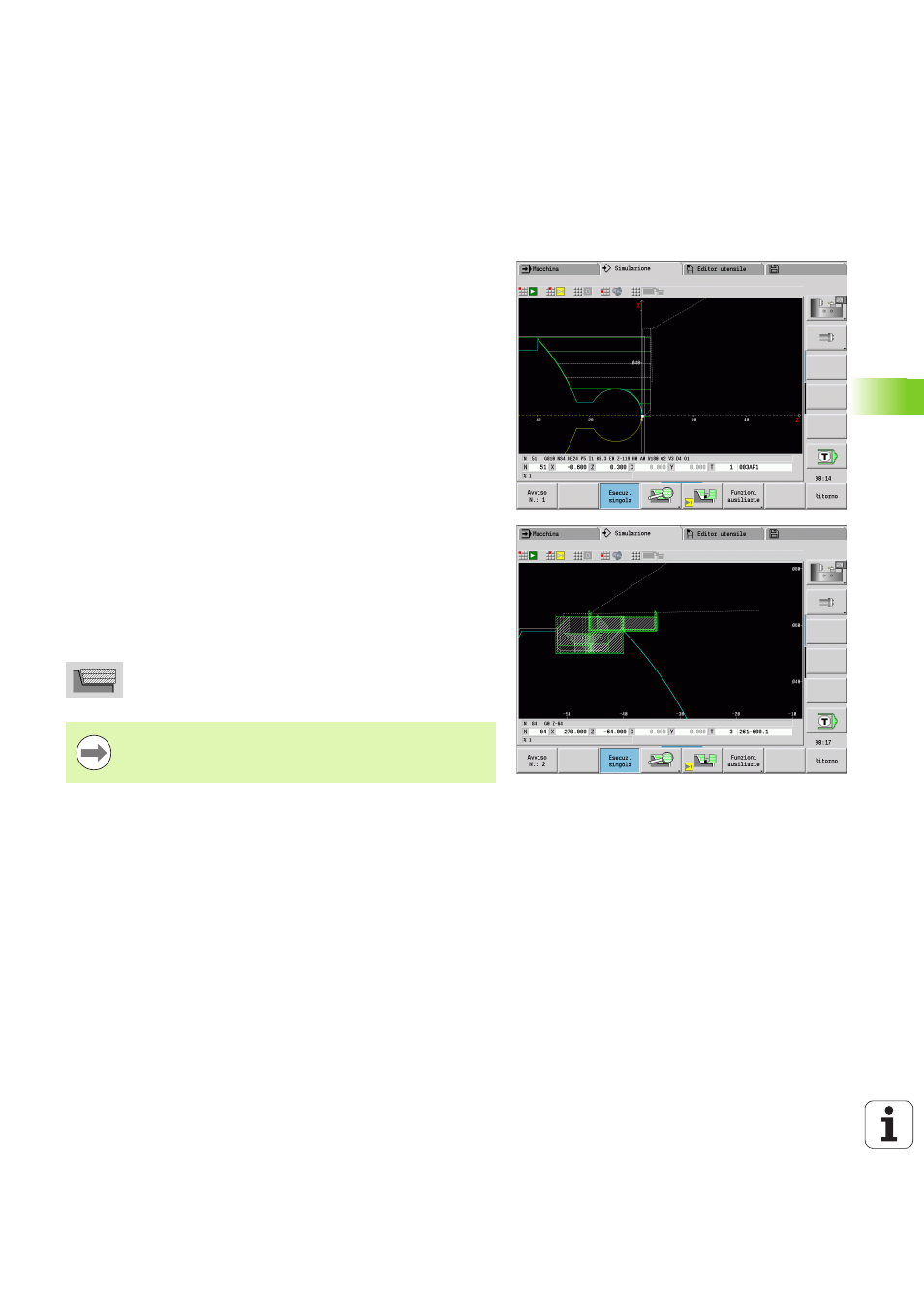

Rappresentazione del percorso
I percorsi in rapido vengono rappresentati con linea tratteggiata
bianca.
I percorsi in avanzamento vengono rappresentati come linea o come
"traccia di taglio" secondo l'impostazione del softkey:
 Rappresentazione a linee: una linea continua rappresenta il
percorso della punta teorica del tagliente. La rappresentazione a
linee è l'ideale per ottenere una rapida panoramica sulla
configurazione di taglio. Non è tuttavia molto adeguata per il preciso
controllo dei profili, in quanto il percorso della punta teorica del
tagliente non corrisponde al profilo del pezzo. Questa "mancata
corrispondenza" viene compensata dalla correzione del raggio
tagliente.
 Rappresentazione a tracce: la simulazione rappresenta
tratteggiata la superficie attraversata dalla "zona tagliente"
dell'utensile. Consente cioè di identificare la zona lavorata tenendo
conto dell'esatta geometria del tagliente (raggio, larghezza,
posizione ecc.). In questo modo si può controllare nella simulazione
se rimane del materiale, il profilo viene violato o le sovrapposizioni
sono eccessive. La rappresentazione a tracce è particolarmente
interessante nelle lavorazioni di troncatura/foratura e nelle
lavorazioni oblique, poiché la forma dell'utensile è determinante per
il risultato.
Attivazione della rappresentazione a tracce
 Con softkey attivato i percorsi di traslazione vengono
rappresentati come "traccia di taglio".
La velocità di simulazione si influenza con il parametro
utente "Simulazione/Impostazioni generali/Ritardo
percorso".
