5.8 elementi del profilo di tornitura
Con gli "Elementi del profilo di tornitura" si creano
 in modalità Cicli
 profili pezzo grezzo complessi
 profili per la lavorazione di tornitura
 in smart.Turn
 profili pezzo grezzo e pezzo grezzo ausiliario complessi
 profili pezzo finito e ausiliari
Elementi fondamentali del profilo di tornitura
Definire il punto di partenza
Nel primo elemento del profilo di tornitura si inseriscono le coordinate
del punto di partenza e del punto di arrivo. L'immissione del punto di
partenza è possibile solo nel primo elemento del profilo. Negli
elementi successivi del profilo il punto di partenza risulta dal relativo
elemento precedente.
Premere il tasto menu Profilo
Premere il softkey Inserisci elemento
Selezionare l'elemento del profilo
ICP genera in smart.Turn una G0.

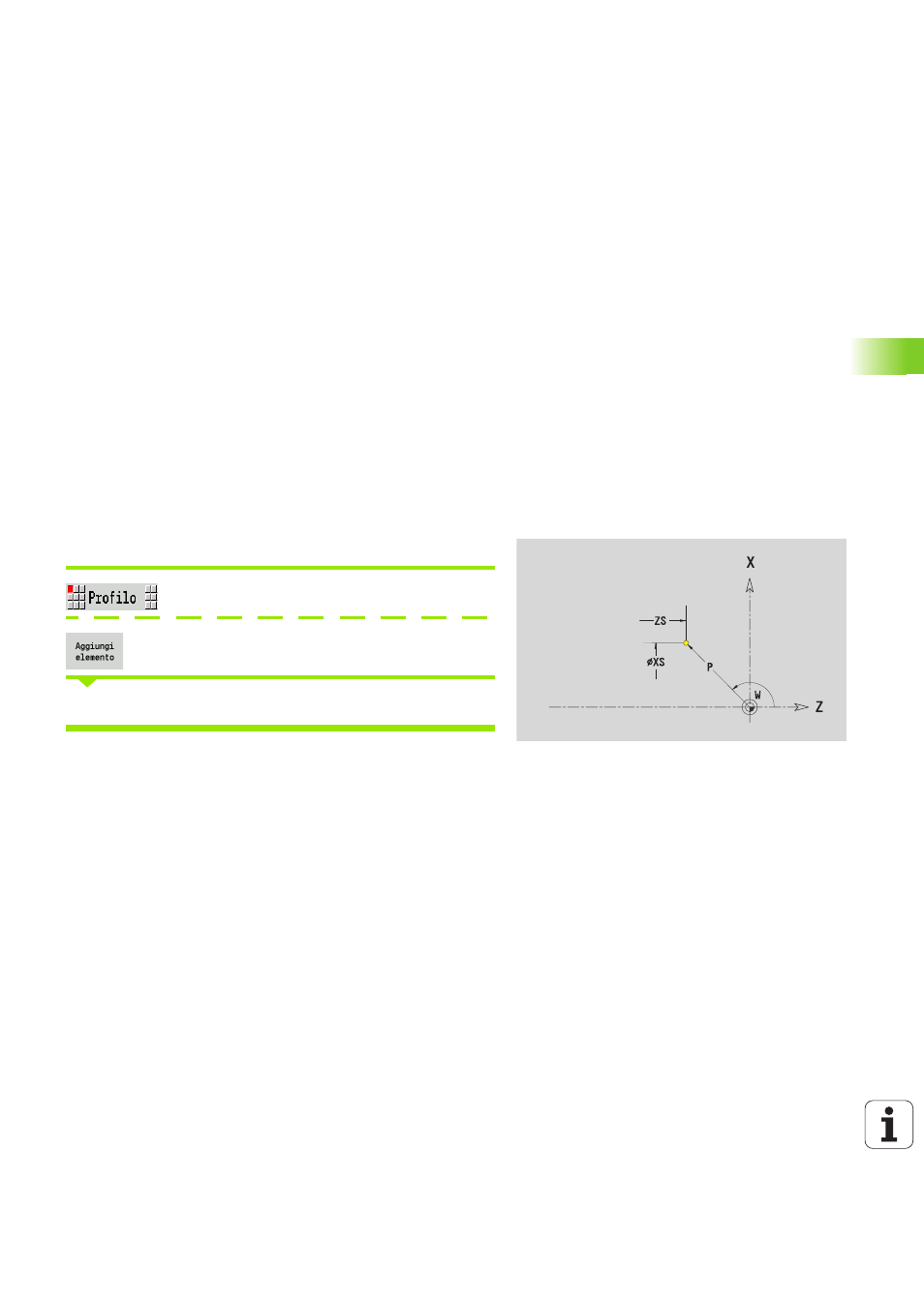

Parametri per la definizione del punto di partenza
XS, ZS
Punto di partenza del profilo
W Punto di partenza del profilo polare (angolo)
P Punto di partenza del profilo polare (quota radiale)
