80

Modalità operativa Macchina

3.3 D

a

ti macc

hina

Selezione del mandrino del pezzo (a seconda della macchina)

Se la macchina è dotata di un contromandrino, nella maschera TSF
viene visualizzato il parametro WP. Con il parametro WP è possibile
selezionare il mandrino del pezzo con cui la lavorazione deve essere
eseguita in Autoapprendimento e MDI.

Selezionare il mandrino del pezzo per la lavorazione con WP:

Azionamento principale

Contromandrino per lavorazione superficie posteriore

L'impostazione del parametro WP è memorizzata nei cicli di
Autoapprendimento e MDI e visualizzata nella relativa maschera del
ciclo.

Se con il parametro WP si seleziona il contromandrino per lavorazione
superficie posteriore, il ciclo viene lavorato con rappresentazione
speculare (in direzione Z contrapposta). Utilizzare gli utensili con
idoneo orientamento.

Visualizzazione dati macchina

Nel menu TSF viene modificata l'impostazione del
parametro WP, se:

si esegue un ciclo con una impostazione diversa del
parametro WP

si seleziona un programma in Esecuzione programma

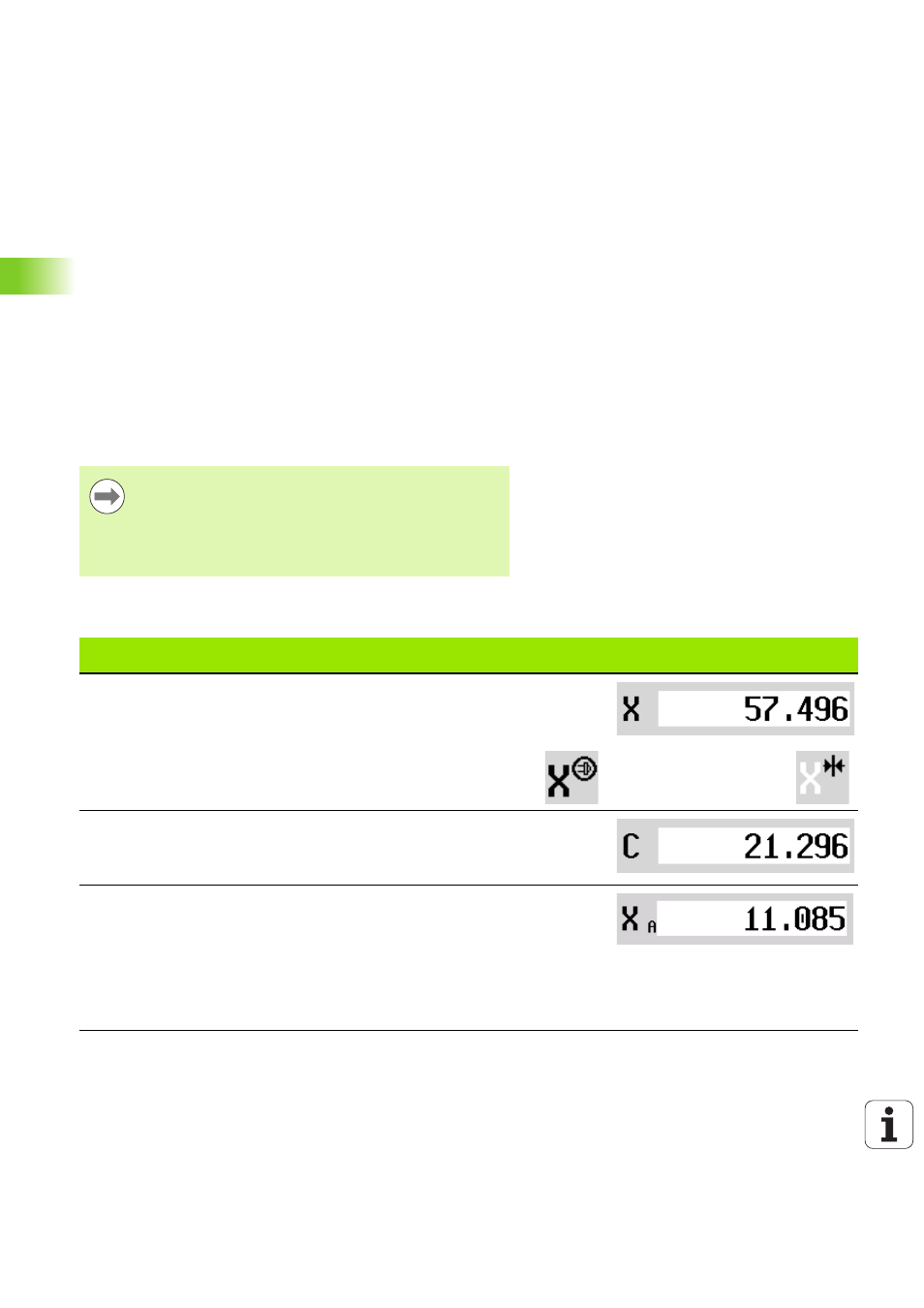

Elementi della visualizzazione dati
macchina

Indicazione di posizione X, Y, Z, W: distanza punta dell'utensile – origine pezzo

Lettera asse: nero=consenso asse assegnato; bianco=nessun "consenso asse"

Volantino attivo

Serraggio attivo

Visualizzazione posizione C: posizione dell'asse C

Campo vuoto: l'asse C è inattivo

Lettera asse: nero=consenso asse assegnato; bianco=nessun consenso asse

Impostazioni della visualizzazione di posizione: possibile impostazione con il
parametro utente MP_axesDisplayMode. L'impostazione viene visualizzata da una
lettera accanto alla finestra di posizionamento.

A: valore reale (impostazione: RIF.REALE)

N: valore nominale (impostazione: RIF.NOM.)

L: errore di inseguimento (impostazione: INSEG)

D: percorso residuo (impostazione: DIST)
