466
Programmazione ICP
5.15 Pr
ofili del piano YZ

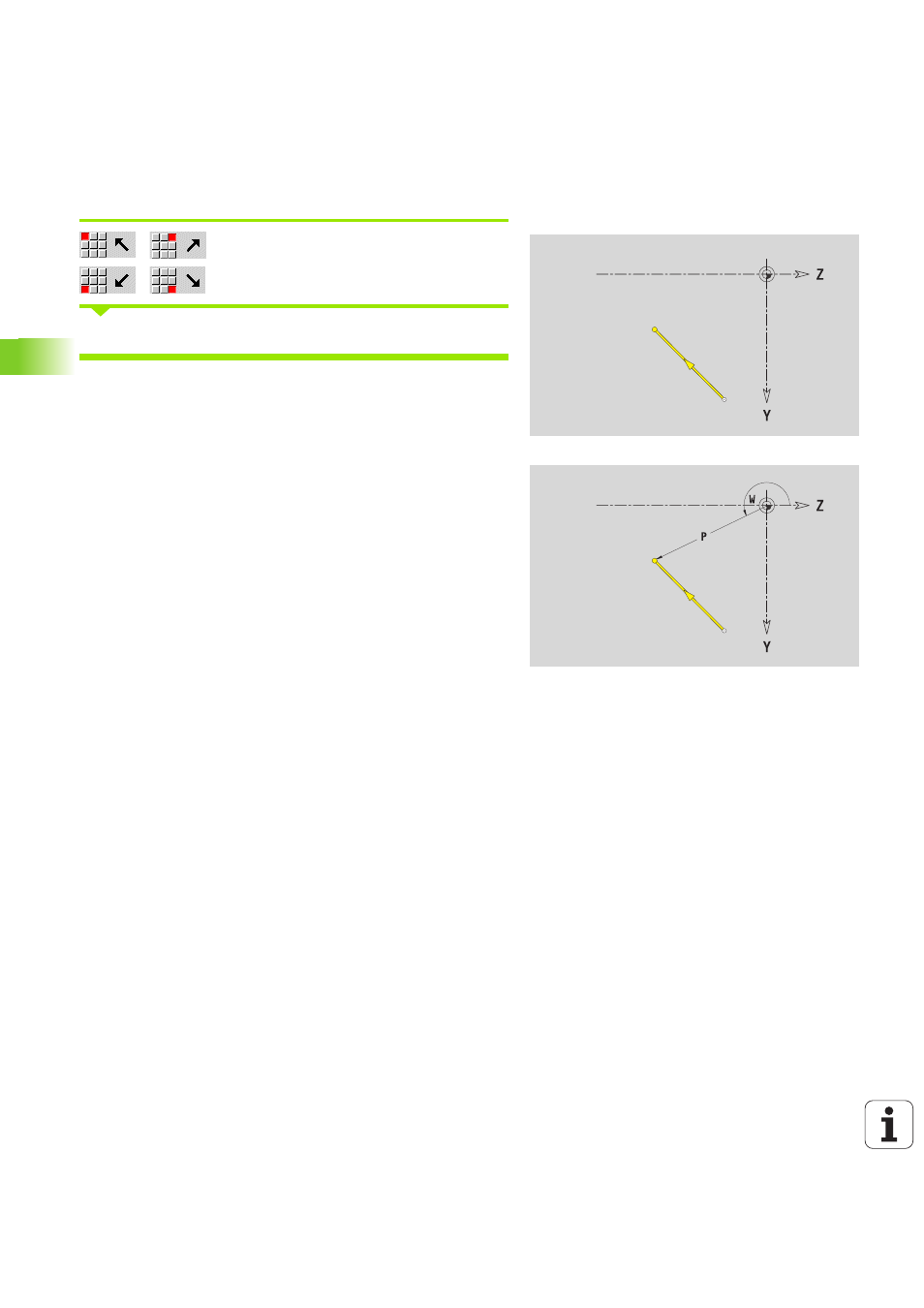

Linea inclinata piano YZ
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G181.
Parametri
Y, Z
Punto di arrivo
Yi, Zi
Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
W
Punto di arrivo polare – Angolo
P
Punto di arrivo polare
AN
Angolo rispetto ad asse Z (direzione angolo vedere grafica
di supporto)
L
Lunghezza linea
ANn
Angolo con elemento successivo
ANp
Angolo con elemento precedente
F: vedere attributi di lavorazione Pag. 375
