HEIDENHAIN MANUALplus 620 429
5.12 Pr
ofili su superficie fr
ontale in smar
t.T
u
rn

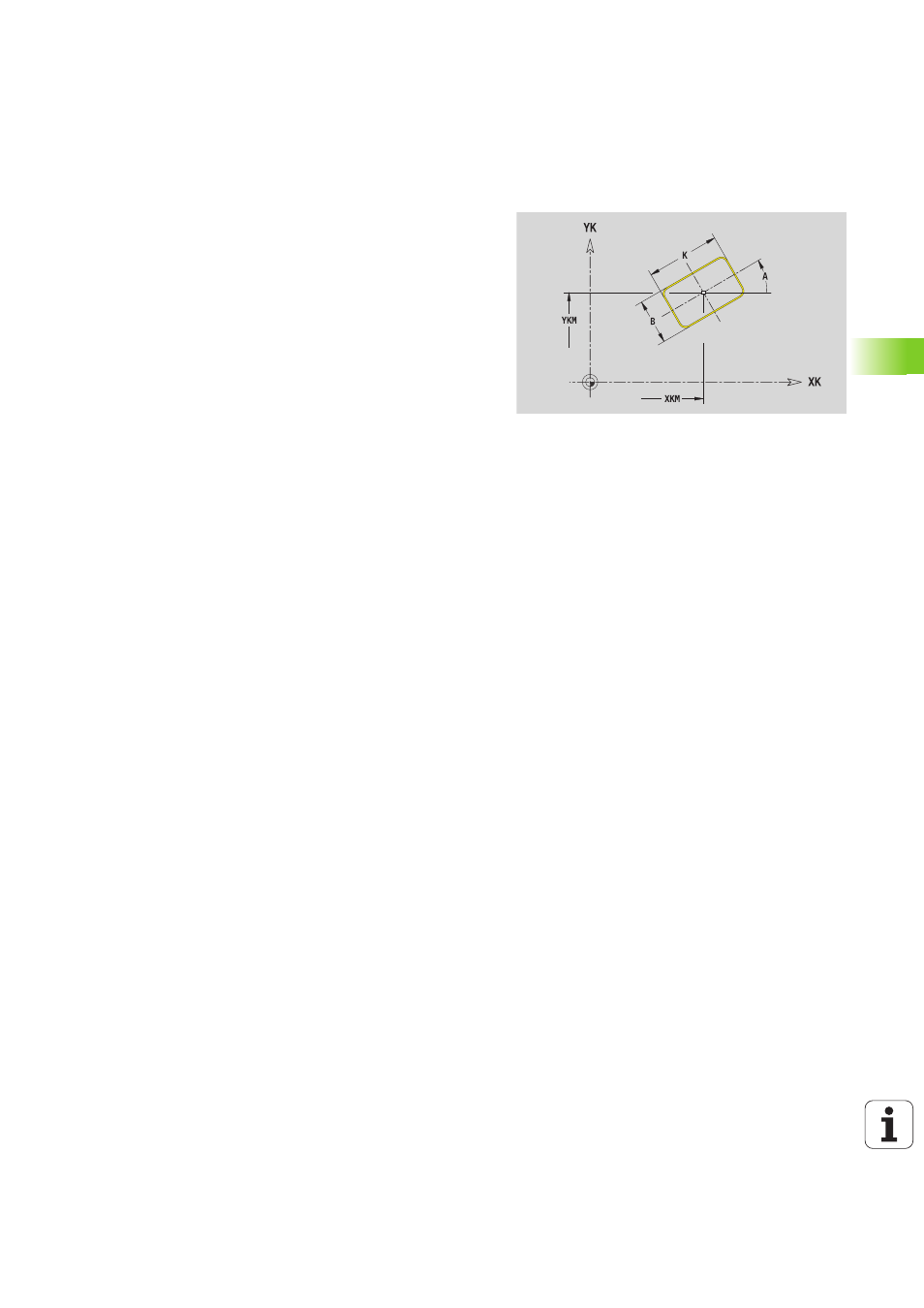

Rettangolo superficie frontale
La Quota di riferimento ZR può essere determinata con la funzione
"Selezione piano di riferimento" (vedere pagina 425).
ICP genera:
 l'identificativo di sezione FACE_C con il parametro Quota di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G305 con i parametri della figura,
 una G309.
Dati di riferimento superficie frontale
ID
Nome profilo
PT Profondità di fresatura
ZR Quota di riferimento
Parametri figura
XKM, YKM Centro figura (coordinate cartesiane)
A
Angolo posizione (riferimento: asse XK)
K Lunghezza
B Larghezza
BR Arrotondamento
