3 dati ut
ensile
Utensili per tornire standard
Selezionare Nuovo utensile
Selezionare Utensili per tornire
Per utensili con inserto rotondo: commutare sul
dialogo per utensili sferici

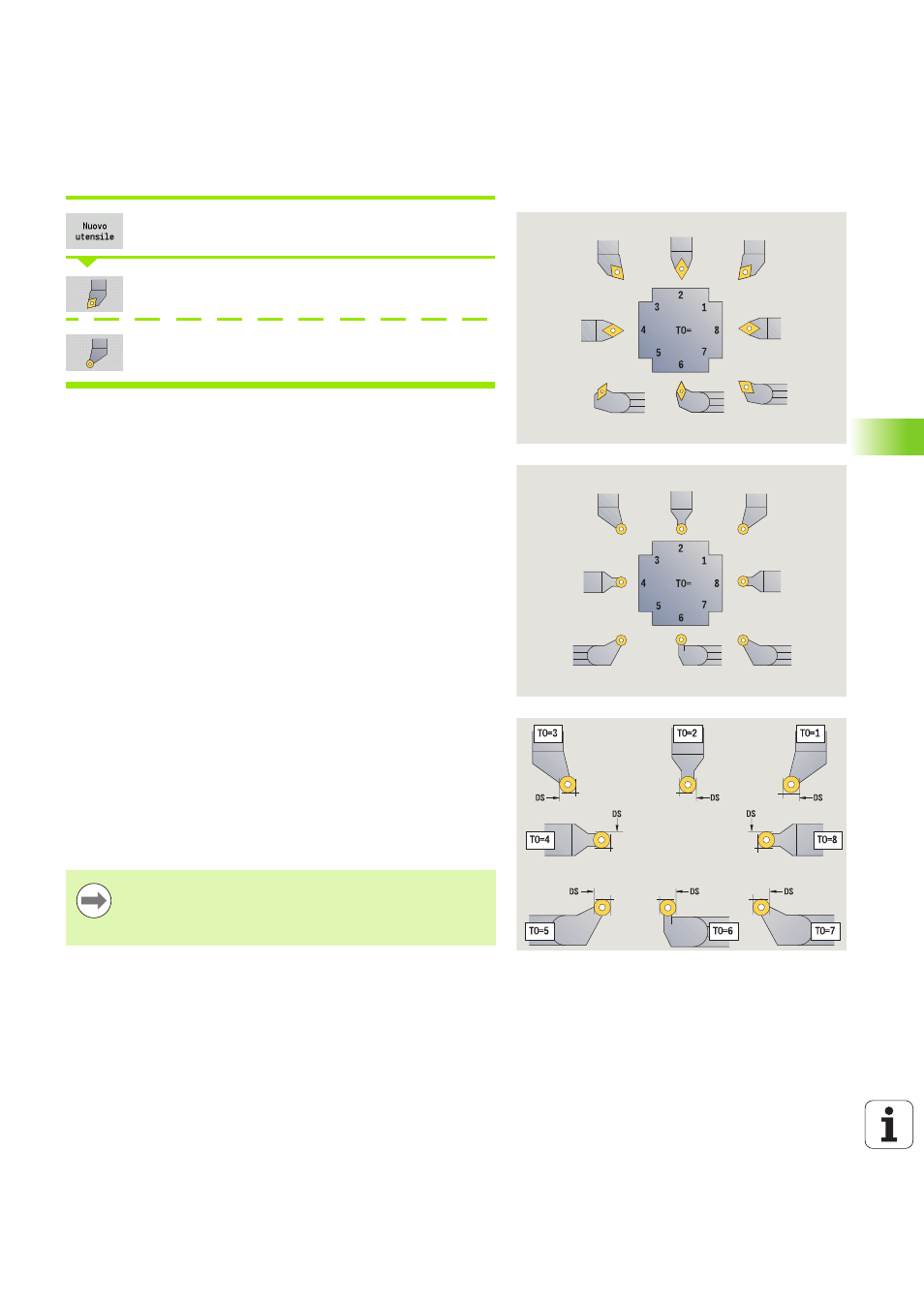

Gli orientamenti utensile TO=1, 3, 5 e 7 consentono l'immissione di un
angolo di inclinazione EW. Gli orientamenti utensile TO=2, 4, 6, 8 sono
validi per utensili neutri. Sono definiti "neutri" gli utensili che si
trovano esattamente sulla punta. Per gli utensili neutri una delle quote
impostate si riferisce al centro del raggio del tagliente.
Parametri speciali per utensili di sgrossatura e finitura
CO
Posizione impiego tagliente: la direzione di lavorazione
principale dell'utensile influisce sulla direzione dell'angolo di
inclinazione EW e dell'angolo dell'inserto SW (necessario per
AAG con TURN PLUS).
 1: di preferenza assiale
 2: di preferenza radiale
 3: solo assiale
 4: solo radiale
RS Raggio tagliente
EW Angolo di inclinazione (intervallo: 0° <= EW <= 180°)
SW Angolo dell'inserto (intervallo: 0° <= SW <= 180°)
SUT Tipo di utensile (necessario per AAG in TURN PLUS)
Altri parametri utensile: vedere Pag. 516
Parametri speciali per utensili sferici
RS
Raggio tagliente
EW Angolo di inclinazione (intervallo: 0° <= EW <= 180°)
DS Correzione speciale (posizione della correzione speciale:
vedere figura)
Altri parametri utensile: vedere Pag. 516
Con Correzione usura DX, DZ si compensa l'usura dei lati
del tagliente adiacenti al punto di riferimento. La
Correzione speciale DS
compensa l'usura del terzo lato
del tagliente.
