516 Database utensili e database tecnologico
7.
3 dati ut
ensile
7.3 dati utensile
Parametri utensile generali
I parametri elencati nella seguente tabella sono presenti per tutti i tipi
di utensili. I parametri indipendenti dal tipo di utensile saranno illustrati
nei relativi capitoli.
Parametri utensile generali
ID
Numero ID – Nome dell'utensile di max 16 caratteri

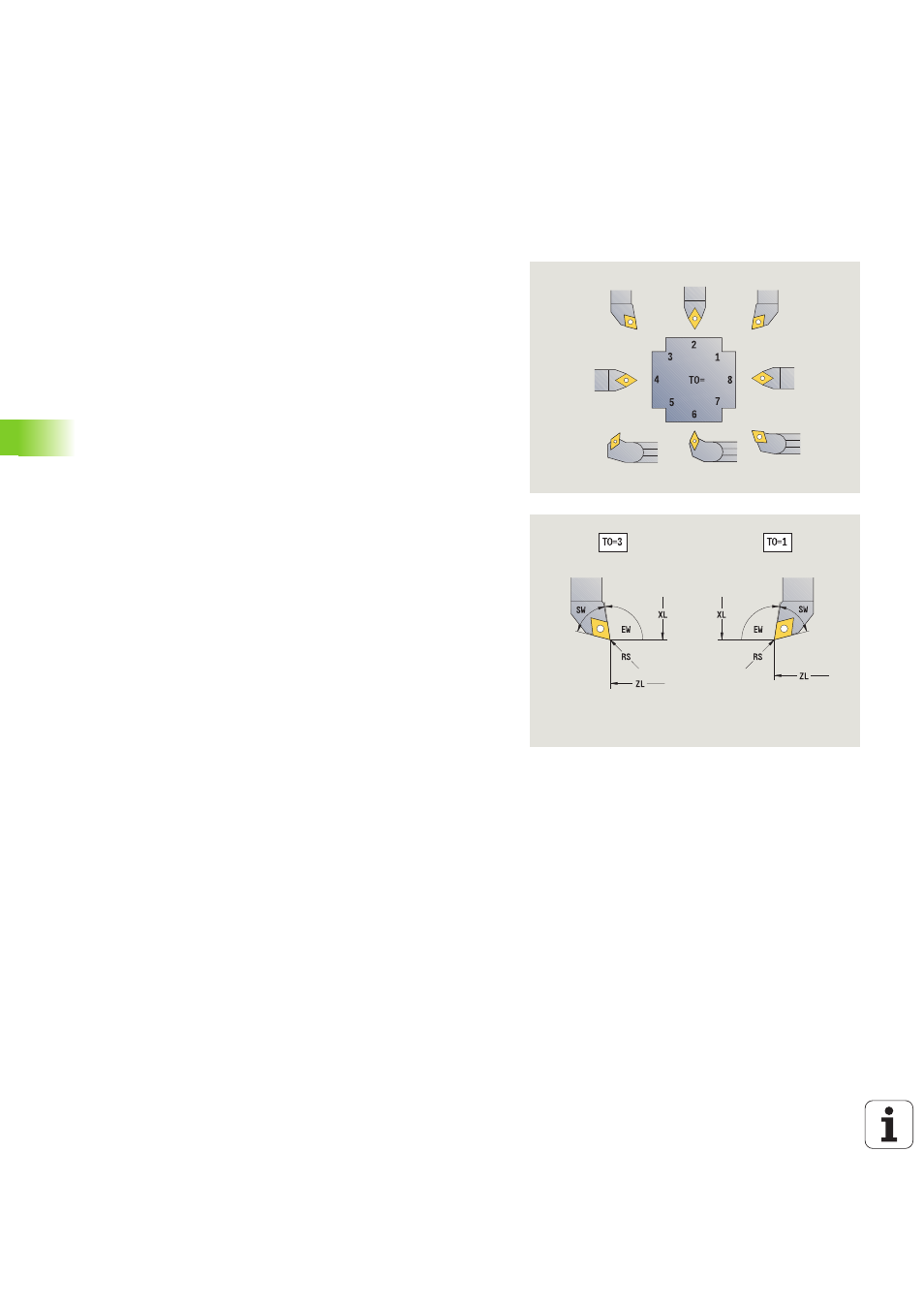

TO Orientamento utensile (cifra vedere grafica di supporto)
XL Quota impostata in X
ZL Quota impostata in Z
DX Correzione usura in X (intervallo: –100 mm < DX < 100 mm)
DZ Correzione usura in Z (intervallo: –100 mm < DZ < 100 mm)
DS Correzione speciale (intervallo: –100 mm < DZ < 100 mm)
MU Utensile multiplo
MD Senso di rotazione (default: non predefinito)
 3: M3
 4: M4
Lavora-
zione
residua Tempo residuo / numero pezzi residuo (con monitoraggio
durata)
Stato Con monitoraggio durata
Diagn. Valutazione dei bit di diagnosi (con monitoraggio durata)
QT
Testo utensile (riferimento al)
CW Angolo tavola basculante C: posizione dell'asse C per
determinare la posizione di lavoro dell'utensile (funzione
correlata alla macchina)
SS Materiale tagliente (denominazione del materiale del tagliente
per l'accesso al database tecnologico)
CK Fattore di correzione G96 (default: 1)
FK Fattore di correzione G95 (default: 1)
DK Fattore di correzione profondità (default: 1)
PLC Informazioni supplementari (vedere il manuale della macchina)
MT Durata – Valore predefinito per la gestione della durata
(default: non indicato)
MZ N. pezzi – Valore predefinito per la gestione della durata
(default: non indicato)
RT Casella di visualizzazione durata residua
RZ Casella di visualizzazione numero pezzi residuo
HID Numero ID: nome univoco del supporto (max 16 caratteri)
MTS Sistema di cambio manuale:
 0: attacco standard
 1: sistema di cambio manuale
