HEIDENHAIN MANUALplus 620 521
7.
3 dati ut
ensile
Utensili per filettare
Selezionare Nuovo utensile
Selezionare Utensili per filettare

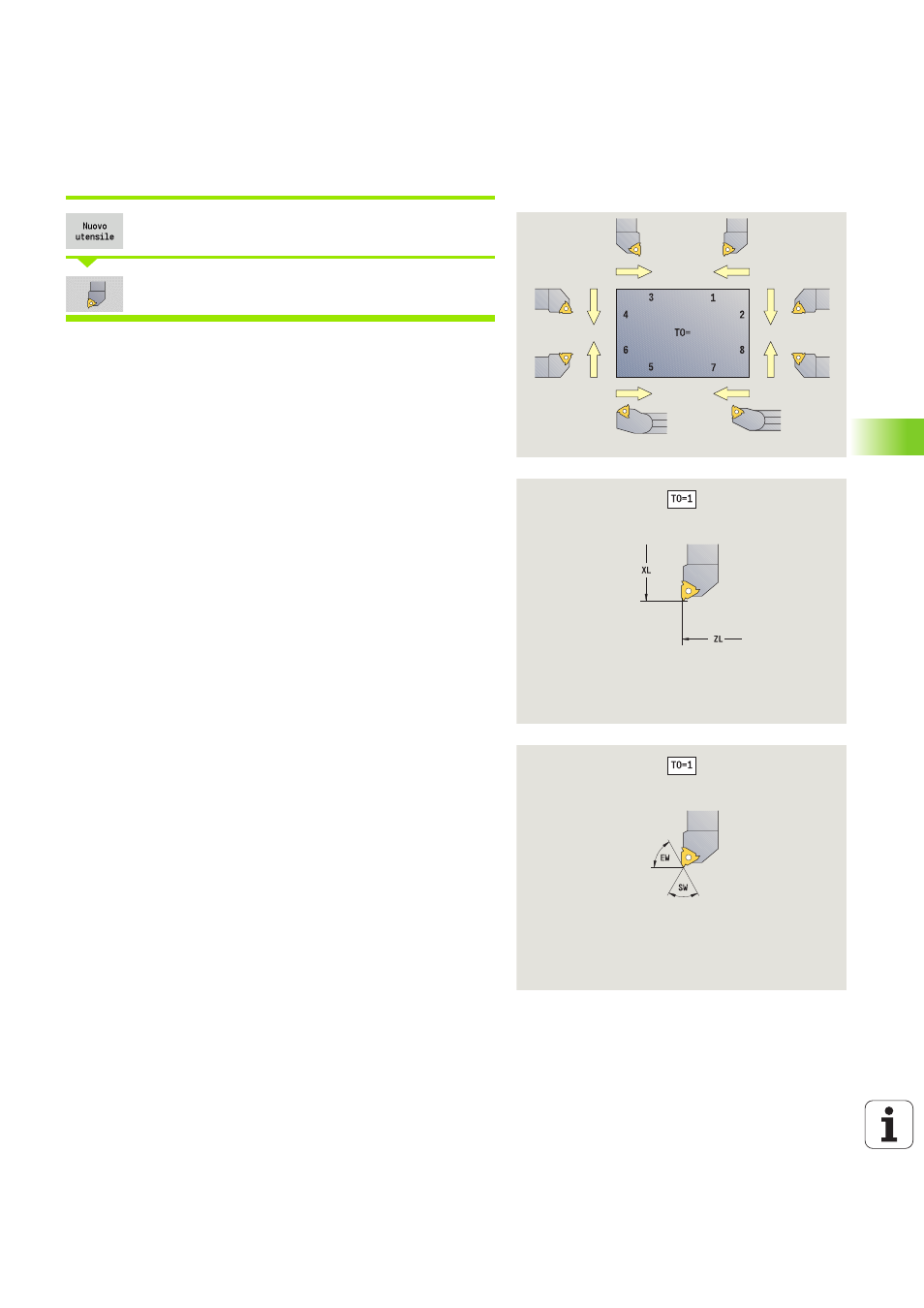

La grafica di supporto illustra la quotatura degli utensili.
Parametri speciali per utensili per filettare
RS
Raggio tagliente
SB Larghezza tagliente
EW Angolo di inclinazione (intervallo: 0° <= EW <= 180°)
SW Angolo dell'inserto (intervallo: 0° <= SW <= 180°)
DN Larghezza utensile
SD Diametro stelo
ET Profondità di penetrazione massima
NL Lunghezza utile
Altri parametri utensile: vedere Pag. 516
