4.4 Cicli di aspor
tazione tr
ucioli
2º passo:

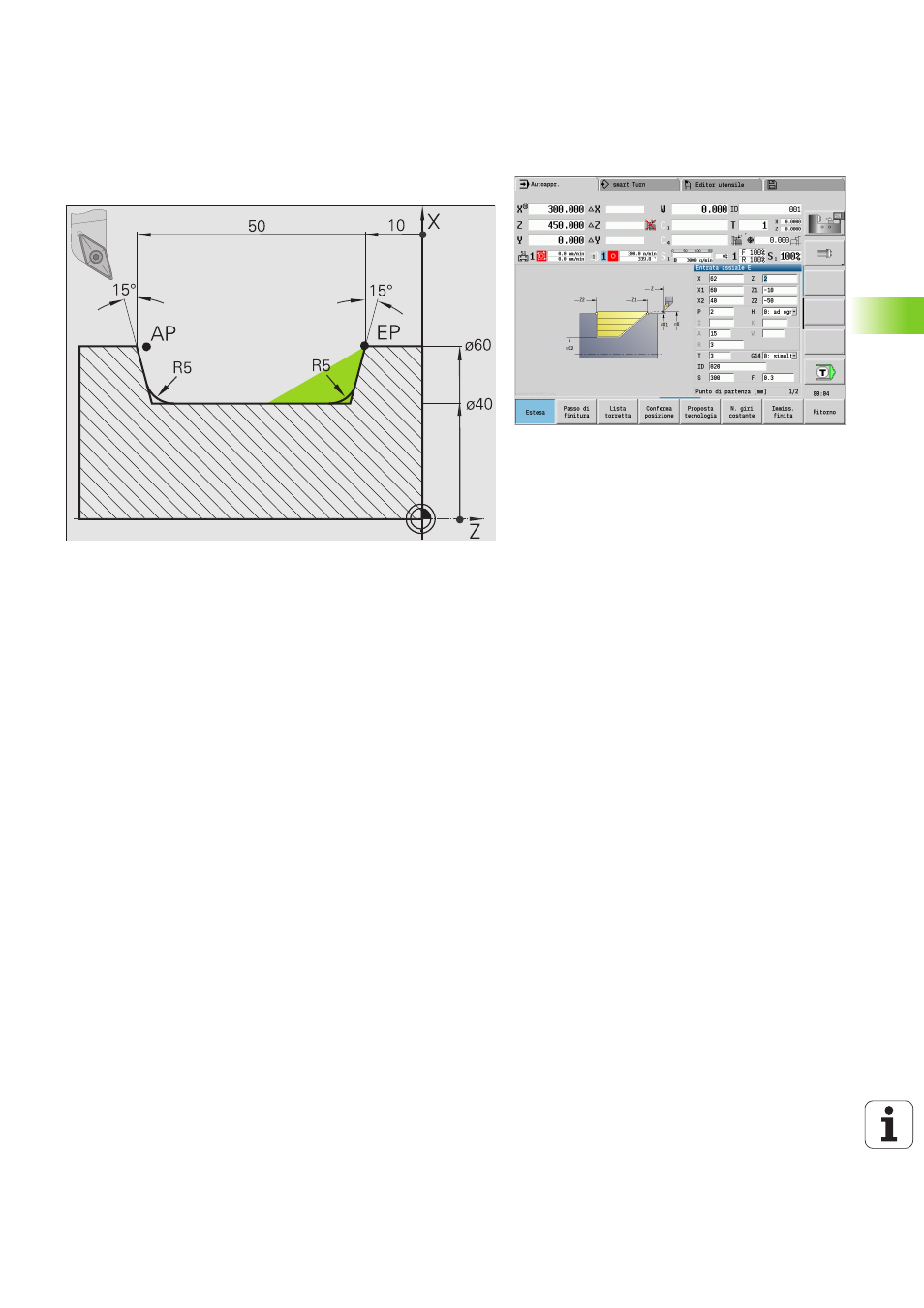

Il "materiale residuo" (area evidenziata in figura) viene sgrossato con
Entrata assiale – Estesa
. Prima di eseguire questo passo si cambia
l'utensile.
Il "ciclo esteso" si impiega per realizzare i raccordi ai lati.
I parametri Punto iniziale profilo X1, Z1 e Punto finale profilo
X2, Z2
sono determinanti per la direzione di passata e di
accostamento, in questo esempio per la lavorazione esterna e
l'incremento "in direzione –X".
Il parametro Punto iniziale profilo Z1 è stato determinato durante
la simulazione del 1° passo.
dati utensile
 Utensile per tornire (per lavorazione esterna)
 TO = 3 – Orientamento utensile
 A = 93° – Angolo di inclinazione
 B = 55° – Angolo dell'inserto
