398 Programmazione ICP
5.5 Modifica di pr
ofili ICP

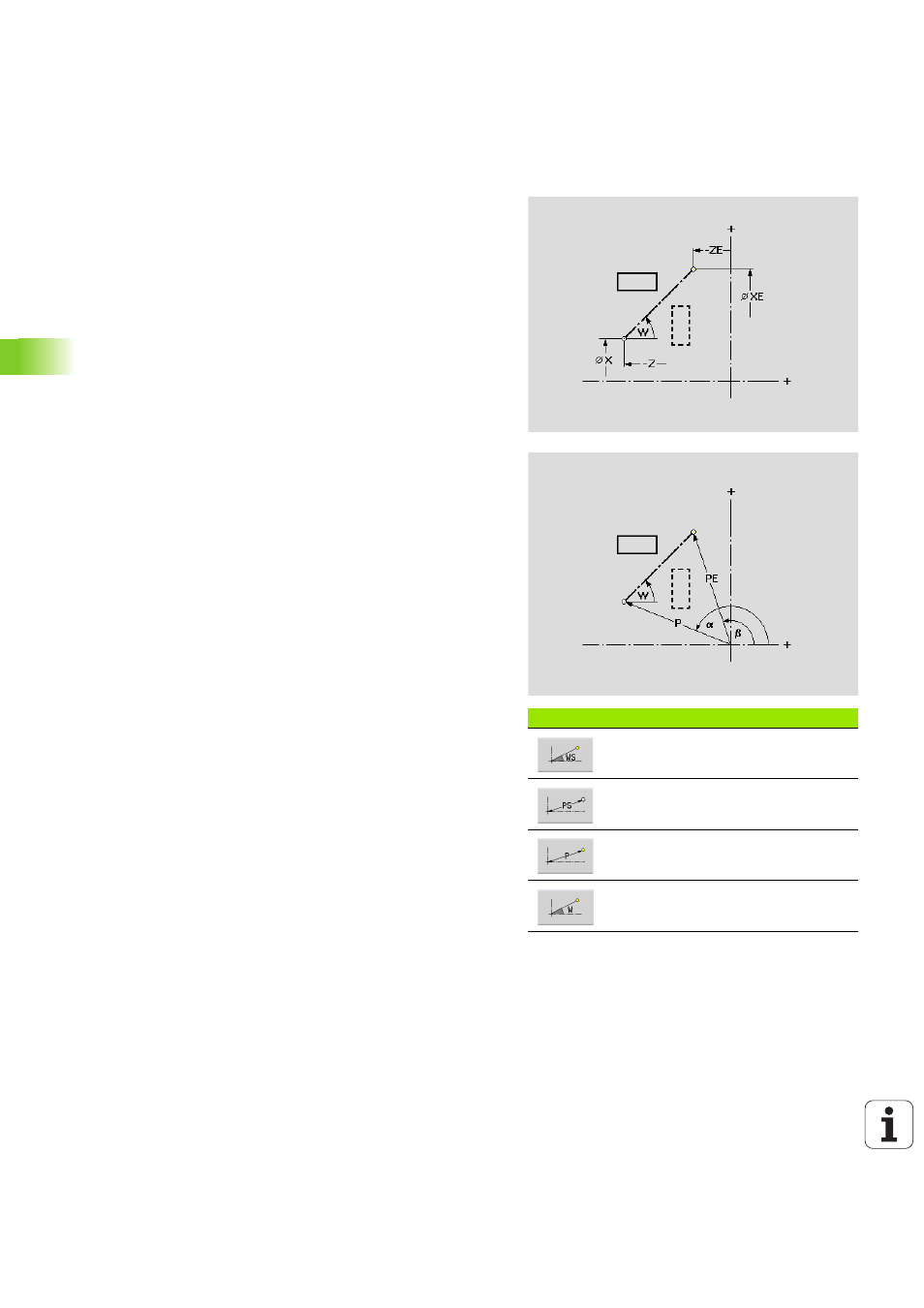

Trasformazioni – Specularità
Questa funzione rappresenta in speculare il profilo. La posizione
dell'asse speculare viene definita mediante il punto di partenza e il
punto finale oppure mediante il punto di partenza e l'angolo.
Softkey per quotatura polare
Quotatura polare del centro di
rotazione: angolo
Quotatura polare del centro di
rotazione: raggio
Quotatura polare del punto finale:
angolo
Quotatura polare del punto finale:
raggio
Parametri
XS
Punto di partenza in coordinate cartesiane
ZS Punto di partenza in coordinate cartesiane
X Punto finale in coordinate cartesiane
Z Punto finale in coordinate cartesiane
A Angolo di rotazione
WS Punto di partenza in coordinate polari
PS Punto di partenza in coordinate polari
W Punto finale in coordinate polari
P Punto finale in coordinate polari
H Originale (solo con profili asse C):
 1: copiare: il profilo originale viene conservato
 0: cancellare: il profilo originale viene cancellato
ID Nome profilo (solo per profili asse C)
