252 Programmazione di cicli
4.5 Cicli di tr
oncat
u
ra

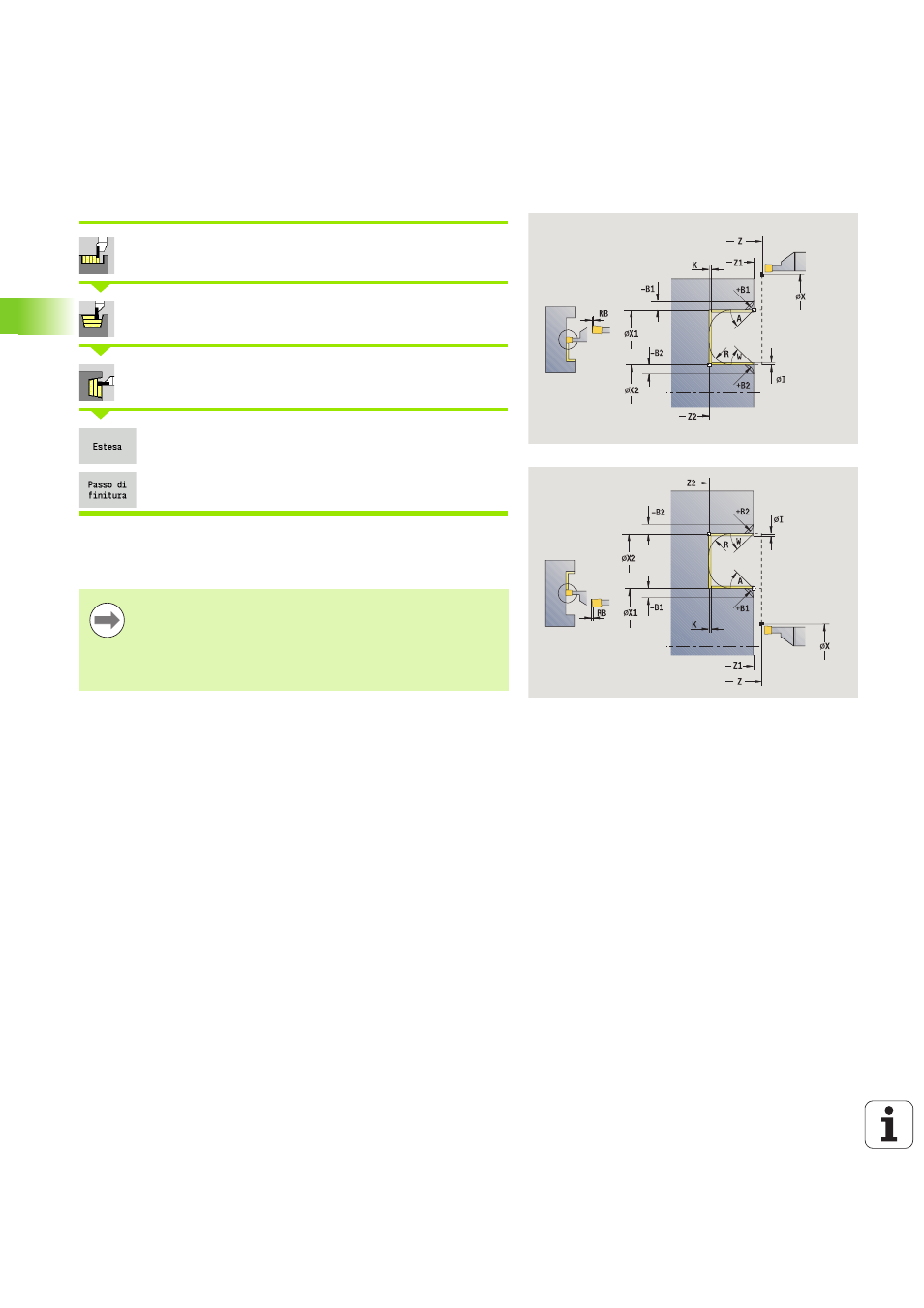

Troncatura-tornitura assiale finitura – Estesa
Selezionare Cicli di troncatura
Selezionare Troncatura-tornitura
Selezionare Troncatura-tornitura assiale
Attivare il softkey Estesa
Attivare il softkey Finitura
Il ciclo rifinisce la parte del profilo definita da Punto iniziale profilo
e Punto finale profilo (vedere anche "Troncatura-tornitura" a
pagina 238).
Con Sovrametalli pezzo grezzo I, K si definisce il
materiale lavorato nel ciclo di finitura. Indicare pertanto i
sovrametalli per la finitura del ciclo di troncatura-tornitura.
I Sovrametalli I, K definiscono il materiale che rimane
ancora presente dopo il ciclo di finitura.
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Punto iniziale profilo
X2, Z2 Punto finale profilo
RB Correzione profondità di tornitura
I, K Il sovrametallo in X e Z viene considerato in finitura per le
lavorazioni successive
RI, RK Sovrametallo pezzo grezzo in X e Z
A Angolo iniziale (intervallo: 0° <= A < 90°)
W Angolo finale (intervallo: 0° <= W < 90°)
R Arrotondamento
G14 Punto cambio utensile (vedere pagina 140)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
B1, B2 Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)
 B\>0: raggio arrotondamento
 B<0: larghezza smusso
