HEIDENHAIN MANUALplus 620 265
4.5 Cicli di tr
oncat
u
ra

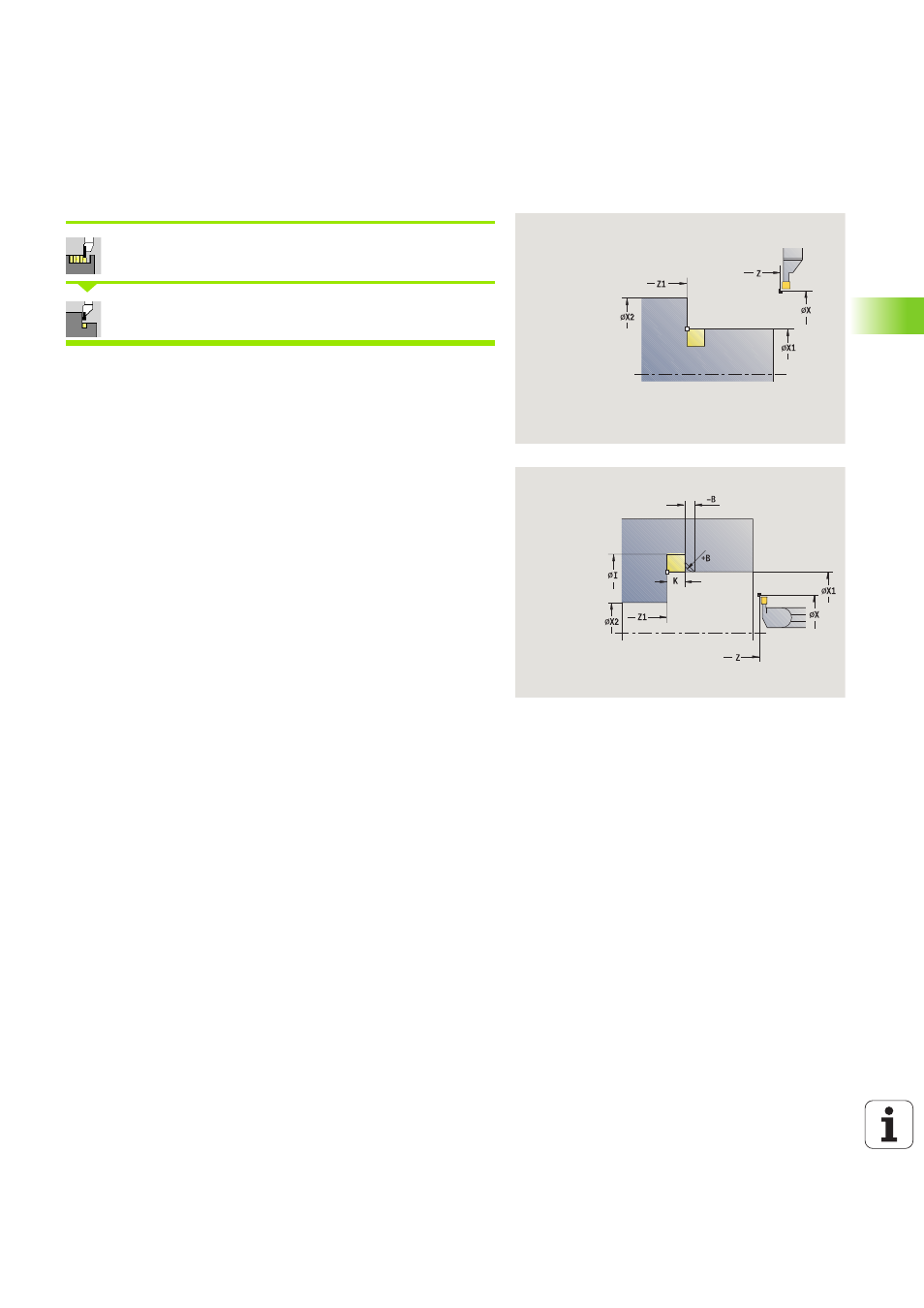

Scarico Forma U
Selezionare Cicli di troncatura
Selezionare Scarico U
Il ciclo realizza lo Scarico Forma U e rifinisce a scelta la superficie
piana adiacente. La lavorazione viene eseguita in diversi passi, se la
larghezza dello scarico è maggiore della larghezza del tagliente
dell'utensile. Se la larghezza del tagliente dell'utensile non è definita,
la Larghezza scarico viene acquisita quale larghezza del tagliente. A
scelta può essere eseguito uno smusso/raccordo.
Parametri ciclo
X, Z
Punto di partenza
X1, Z1 Spigolo profilo
X2 Punto finale superficie piana
I Diametro scarico
K Larghezza scarico
B Smusso/Arrotondamento
 B\>0: raggio arrotondamento
 B<0: larghezza smusso
G47 Distanza di sicurezza (vedere pagina 140)
G14 Punto cambio utensile (vedere pagina 140)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
