368 Programmazione di cicli
4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

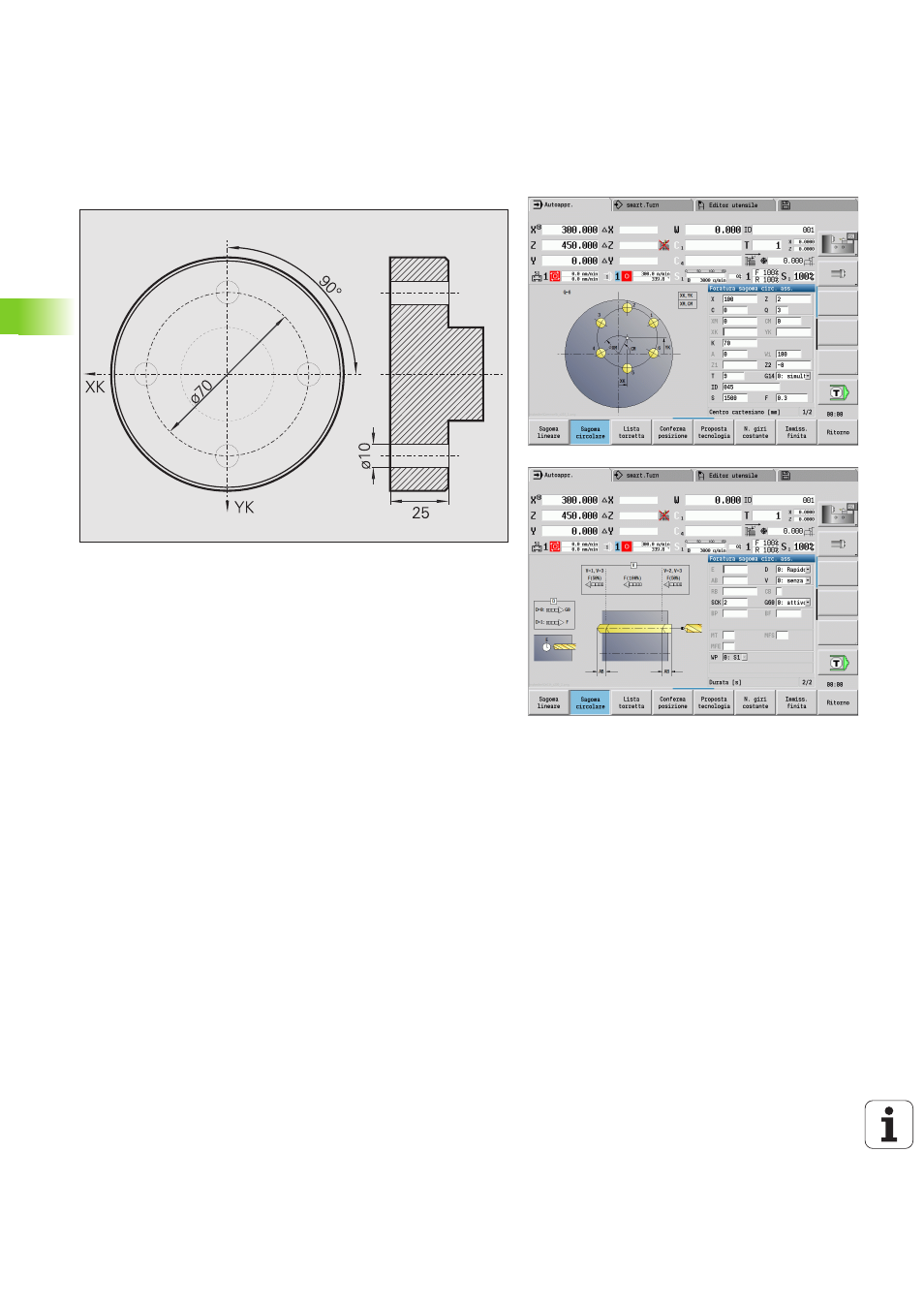

Sagoma di foratura circolare su superficie frontale
Sulla superficie frontale viene eseguita una sagoma di foratura
circolare con il ciclo Foratura assiale. Questa lavorazione
presuppone un mandrino posizionabile e utensili motorizzati.
Il Centro sagoma viene indicato in coordinate cartesiane.
Siccome questo esempio descrive un foro passante, il Punto finale
foro Z2
viene definito in modo tale che la punta fori completamente il
materiale. I parametri "AB" e "V" definiscono una riduzione
avanzamento per foratura e foratura passante.
dati utensile
 TO = 8 – Orientamento utensile
 DV = 5 – Diametro foro
 BW = 118 – Angolo dell'inserto
 AW = 1 – Utensile motorizzato
