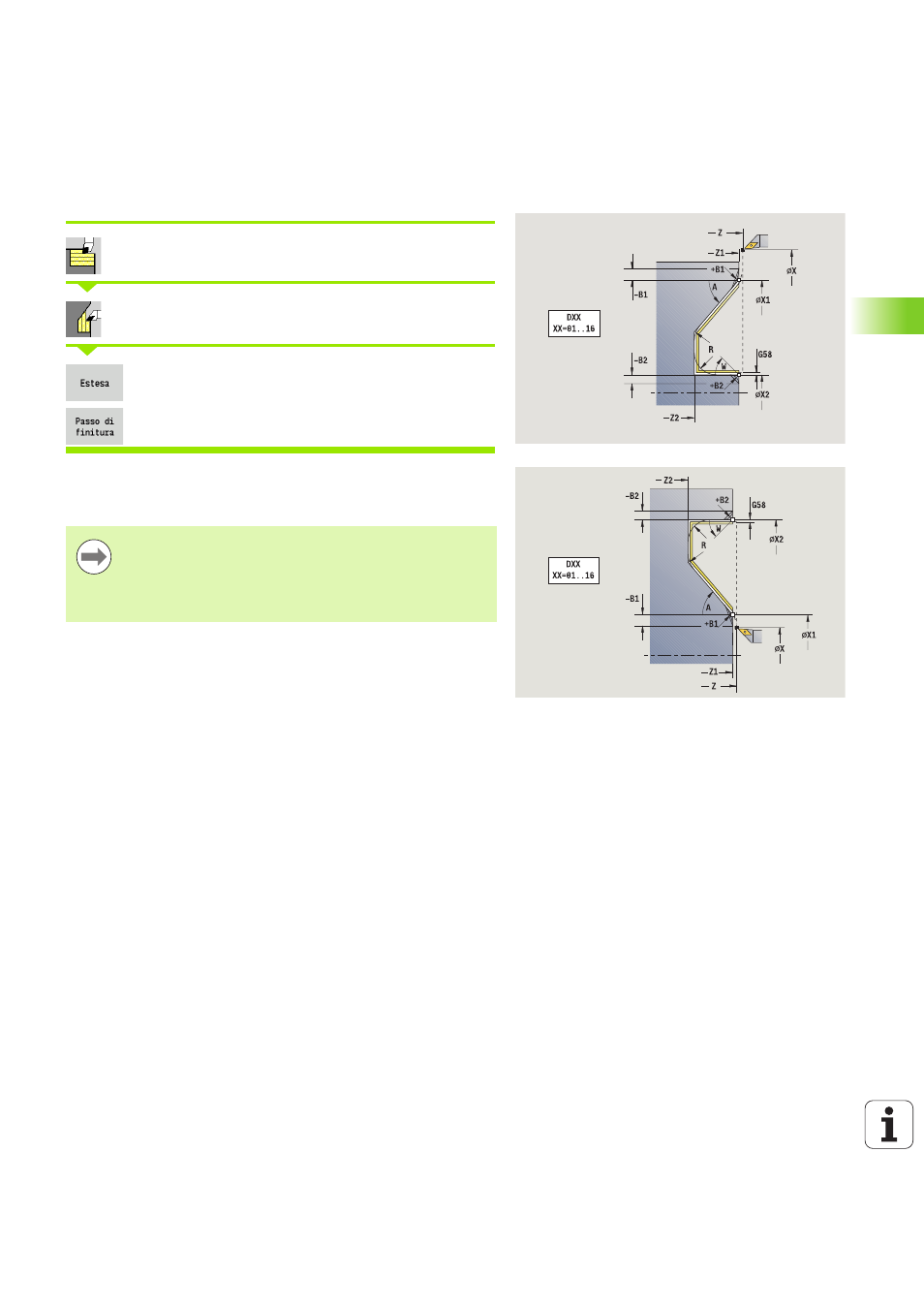

Passata di finitura con entrata radiale – Estesa

Selezionare Cicli asp. truc. assiale/radiale

Selezionare Entrata radiale

Attivare il softkey Estesa

Attivare il softkey Finitura

Il ciclo rifinisce la parte del profilo da Punto iniziale profilo a Punto
finale profilo

. L'utensile si arresta alla fine del ciclo.

L'utensile penetra con l'angolo massimo possibile, il
materiale residuo viene ignorato.

Maggiore è l'inclinazione con cui l'utensile penetra il
materiale, tanto maggiore è la riduzione di avanzamento
(max 50%).

Parametri ciclo
X, Z

Punto di partenza

X1, Z1

Punto iniziale profilo

X2, Z2

Punto finale profilo

DXX

Numero correzione addizionale: 1-16 (vedere pagina 140)

G58

Sovrametallo parallelo al profilo

A

Angolo di entrata (intervallo: 0° <= A < 90°; default: 0°)

W

Angolo finale – Diagonale a fine profilo
(intervallo: 0° <= W < 90°)

R

Arrotondamento

G14

Punto cambio utensile (vedere pagina 140)

T

Numero posto torretta

ID

Numero ID utensile

S

Numero di giri/Velocità di taglio

F

Avanzamento al giro

B1, B2

Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)

B\>0: raggio arrotondamento

B<0: larghezza smusso

G47

Distanza di sicurezza (vedere pagina 140)

MT

M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.

MFS

M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
