500 Database utensili e database tecnologico
7.
1 D
a
tabase ut
ensili

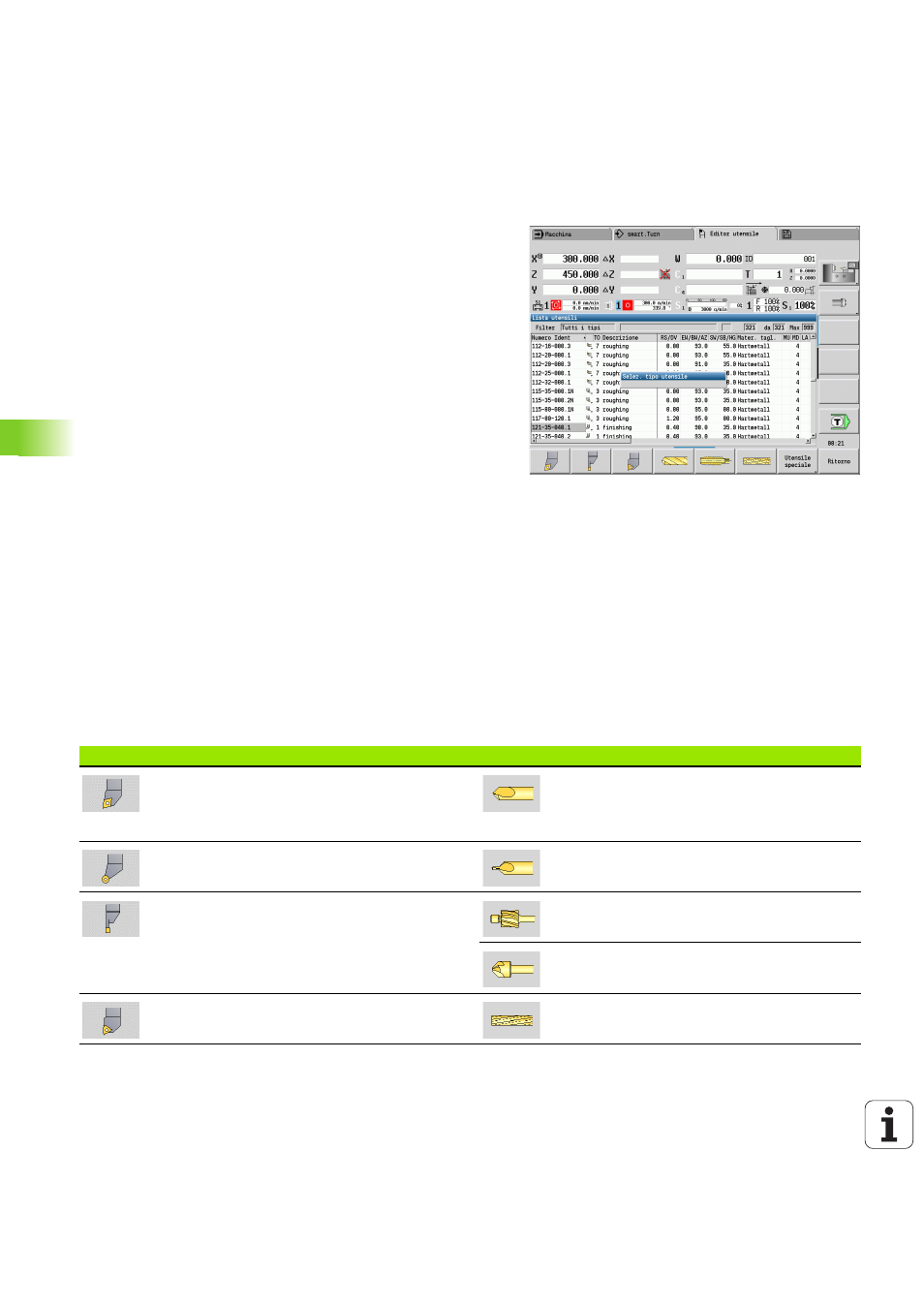

7.1 Database utensili
Normalmente le coordinate dei profili si programmano allo stesso
modo in cui il pezzo è quotato sul disegno. Affinché il MANUALplus
possa calcolare la traiettoria della slitta, eseguire la compensazione del
raggio del tagliente e determinare le configurazioni di taglio, è
necessario immettere le quote di lunghezza, il raggio del tagliente,
l'angolo di inclinazione ecc.
Il MANUALplus memorizza fino a 250 record di dati utensile (a
richiesta 999), dove ogni record i dati utensile è contrassegnato da un
numero di identificazione (nome). Nella lista utensili è riportato il
numero massimo di record dati utensile e il numero dei record dati
trovati. Una descrizione utensile supplementare facilita la ricerca dei
dati.
In modalità Macchina sono disponibili funzioni per determinare le
quote di lunghezza degli utensili (vedere "Misurazione di utensili" a
pagina 104).
Le correzioni usura vengono gestite separatamente. È così possibile
immettere in qualsiasi momento valori di correzione, anche durante
l'esecuzione del programma.
È possibile assegnare agli utensili un materiale del tagliente, con il
quale si può accedere al database tecnologico (avanzamento, velocità
di taglio). Si semplificano in questo modo i compiti dell'operatore, che
determina e imposta soltanto una volta i dati di taglio.
Tipi di utensile
Utensili per finitura, foratura, troncatura ecc. presentano forme molto
diverse. I punti di riferimento per determinare le quote di lunghezza o
altri dati utensile sono di conseguenza diversi.
La seguente tabella riporta una panoramica dei tipi di utensile.
Tipi di utensile Tipi di utensile
Utensili per tornire standard (Pag. 519)
 Utensili per sgrossare
 Utensili per rifinire
 Punte da centro NC (Pag. 523)
 Utensili sferici (Pag. 519)  Punte per centrare (Pag. 524)
Utensili per troncare (Pag. 520)
 Utensili per eseguire gole
 Utensili per scanalare
 Utensili per troncare-tornire
 Svasatori con guida (Pag. 525)
 Svasatori (Pag. 526)
 Utensili per filettare (Pag. 521)  Utensili per fresare standard (Pag. 528)
