ofili del piano YZ

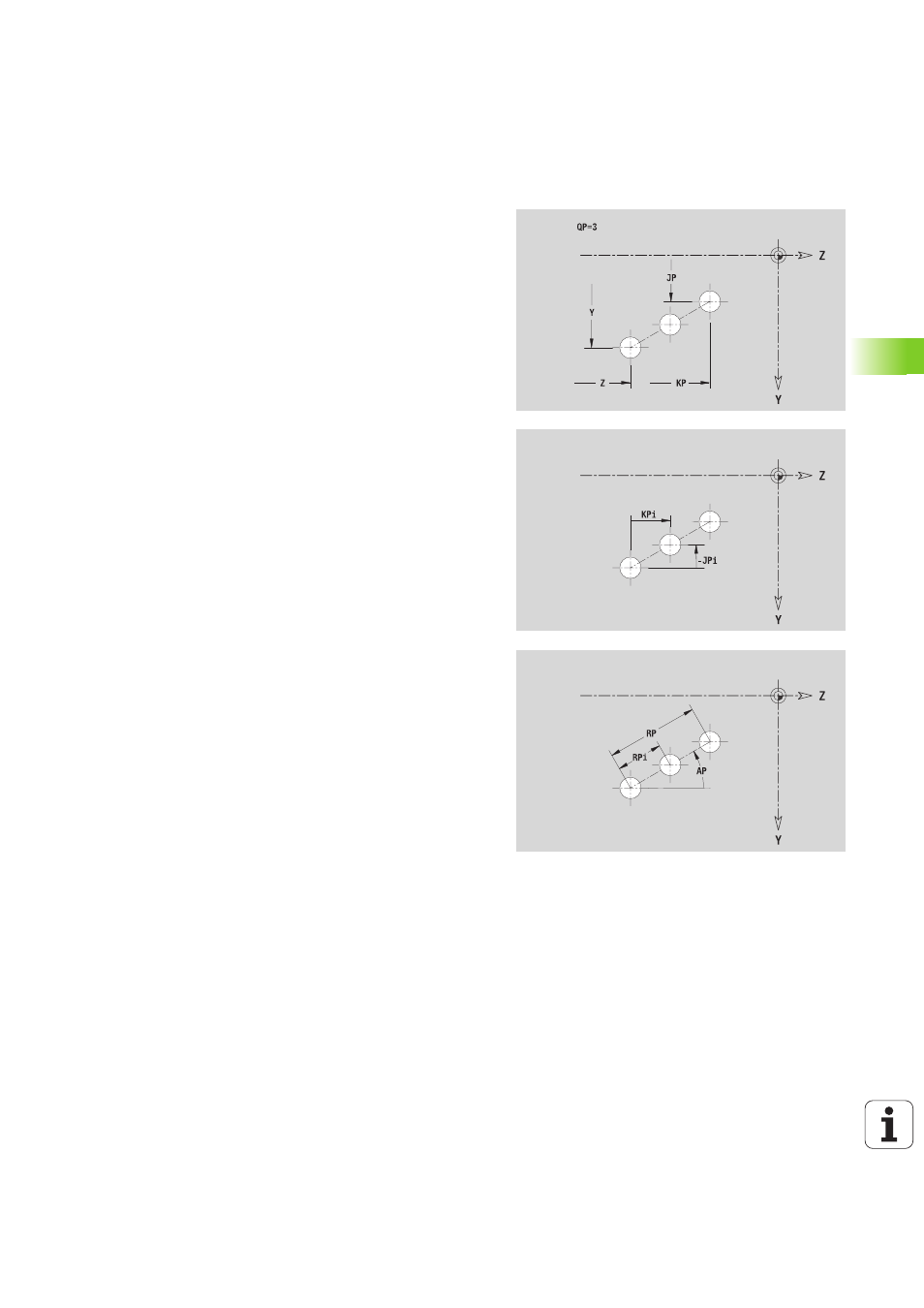

Sagoma lineare piano YZ
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 425).
ICP genera:
 l'identificativo di sezione LATERAL_Y con i parametri Diametro di
riferimento e Angolo mandrino. L'identificativo di sezione non viene
inserito in caso di profili annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura o di
foratura (–1*BT),
 una G481 con i parametri della sagoma,
 la funzione G e i parametri della figura/del foro,
 una G309.
Dati di riferimento piano YZ
ID
Nome profilo
PT Profondità di fresatura
C Angolo mandrino
XR Diametro di riferimento
Parametri sagoma
Y, Z
1° punto sagoma
QP Numero punti sagoma
JP, KP Punto finale sagoma (coordinate cartesiane)
JPi, KPi Distanza tra due punti sagoma (in direzione Y, Z)
AP Angolo posizione
RP Lunghezza totale sagoma
RPi Distanza tra due punti sagoma
Parametri della figura selezionata/del foro
