536 Database utensili e database tecnologico
7.
4 D
a
tabase t
e
cnologico
7.4 Database tecnologico
Il database tecnologico gestisce i dati di taglio in funzione del tipo di

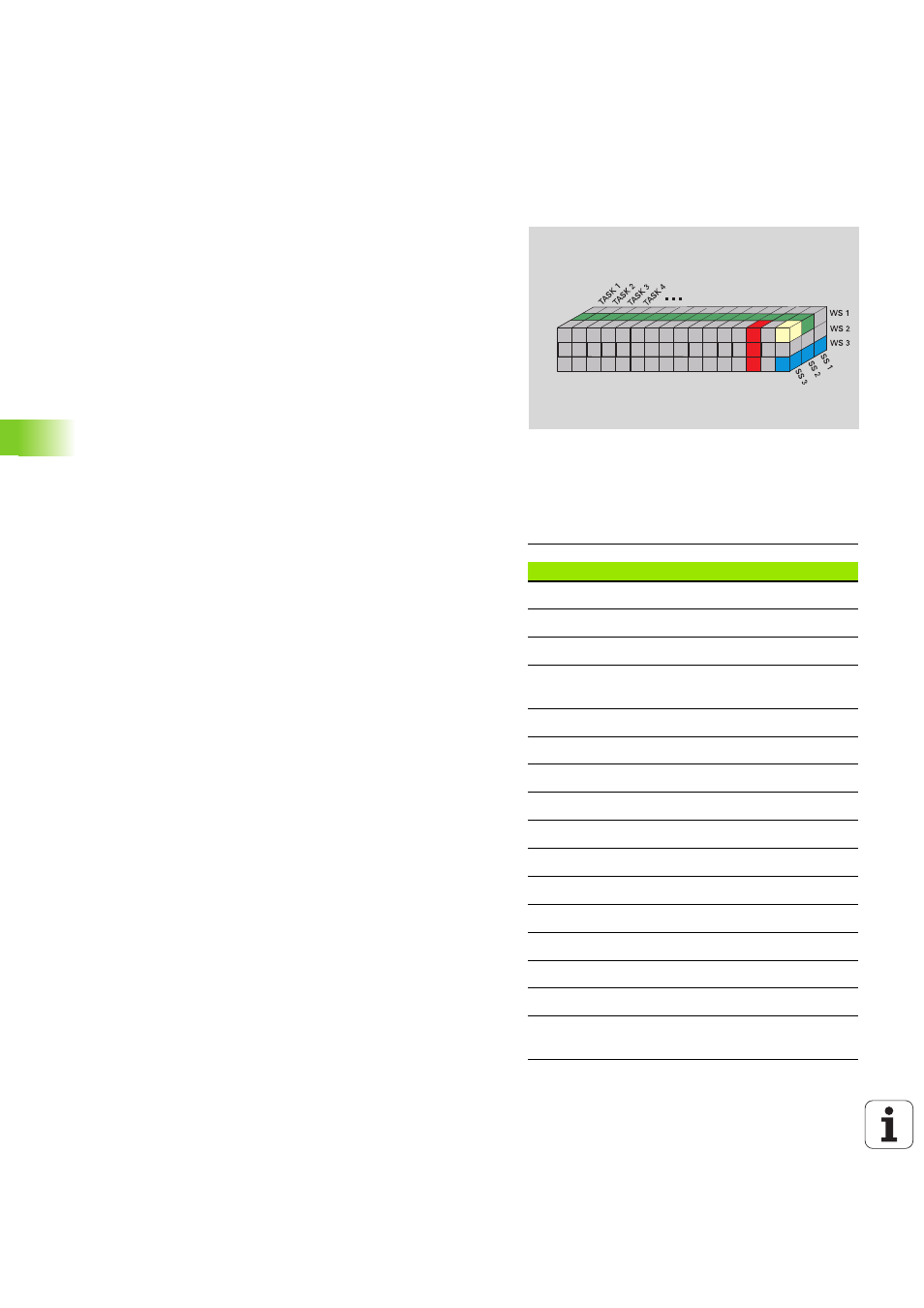

lavorazione, del materiale da lavorare e del materiale del tagliente. La
figura a lato illustra la struttura del database. Ogni singolo cubo
rappresenta un record di dati di taglio.
Nella versione base il database tecnologico prevede 9 combinazioni di
materiale da lavorare-materiale del tagliente. A richiesta il database
può essere ampliato a 62 combinazioni di materiale da lavorare-
materiale del tagliente.
Il MANUALplus determina i criteri come illustrato di seguito.
 Tipo di lavorazione: nella programmazione di cicli (modalità
Autoapprendimento) è assegnato ad ogni ciclo e in smart.Turn ad
ogni Unit un tipo di lavorazione (vedere tabella).
 Materiale da lavorare: nella programmazione di cicli viene definito
il materiale da lavorare nel menu TSF e in smart.Turn nella sezione
HEADER.
 Materiale del tagliente: ogni descrizione dell'utensile comprende il
materiale del tagliente.
Sulla base di questi tre criteri il MANUALplus accede ad un record dati
di taglio (rappresentato in giallo in figura) e genera su tale base la
proposta di dati tecnologici.
Spiegazione delle abbreviazioni impiegate in figura:
 Task: tipo di lavorazione
 WS: materiale da lavorare
 SS: materiale del tagliente
Tipi di lavorazione
Preforatura Non utilizzato
Sgrossatura 2
Finitura 3
Tornitura
filettatura 4
Troncatura profilo 5
Scanalatura 6
Centrinatura 9
Foratura 8
Svasatura 9
Alesatura Non utilizzato
Maschiatura 11
Fresatura 12
Finitura a fresa 13
Sbavatura 14
Scrittura 15
Troncatura-
tornitura 16
