460 Programmazione ICP
5.14 Pr
ofili del piano XY
Superficie singola piano XY

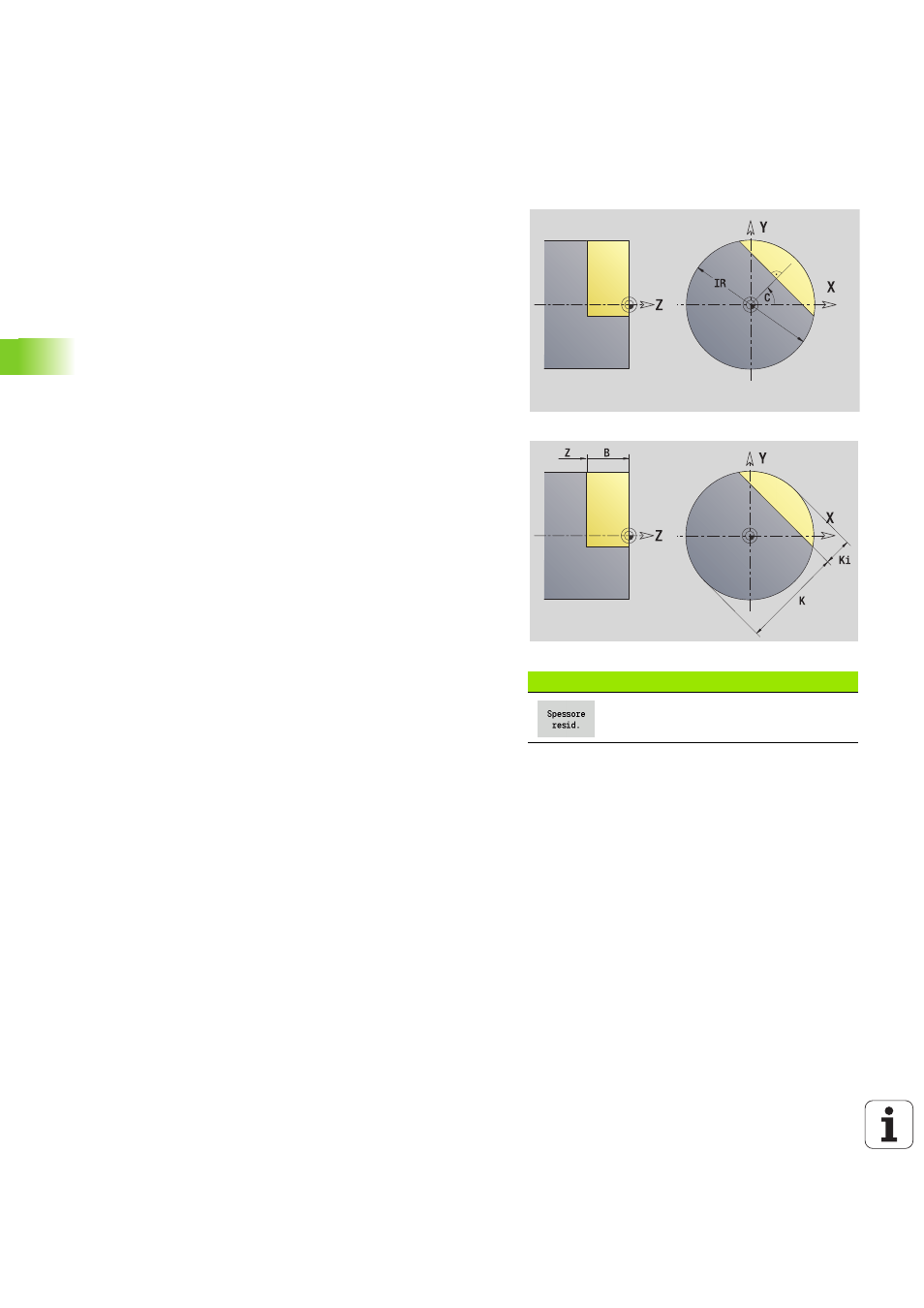

La funzione definisce una superficie nel piano XY.
La commutazione avviene tramite softkey tra Profondità (Ki) e
Spessore residuo (K) (vedere tabella a destra).
La Quota di riferimento ZR e il Diametro di limitazione IR possono
essere determinati con la funzione "Selezione piano di riferimento"
(vedere pagina 425).
ICP genera:
 l'identificativo di sezione FACE_Y con i parametri Diametro di
riferimento, Quota di riferimento e Angolo mandrino. L'identificativo
di sezione non viene inserito in caso di profili annidati,
 una G308 con il parametro Nome profilo,
 una G376 con i parametri della superficie singola,
 una G309. Softkey
Commutazione del campo per
immissione spessore residuo K
Dati di riferimento della superficie singola
ID
Nome profilo
C Angolo mandrino (angolo posizione della perpendicolare)
IR Diametro di limitazione
Parametri della superficie singola
Z
Spigolo di riferimento
Ki Profondità
K Spessore residuo
B Larghezza (riferimento: quota di riferimento ZR)
 B<0: superficie in direzione Z negativa
 B\>0: superficie in direzione Z positiva
