476 Programmazione ICP
5.15 Pr
ofili del piano YZ

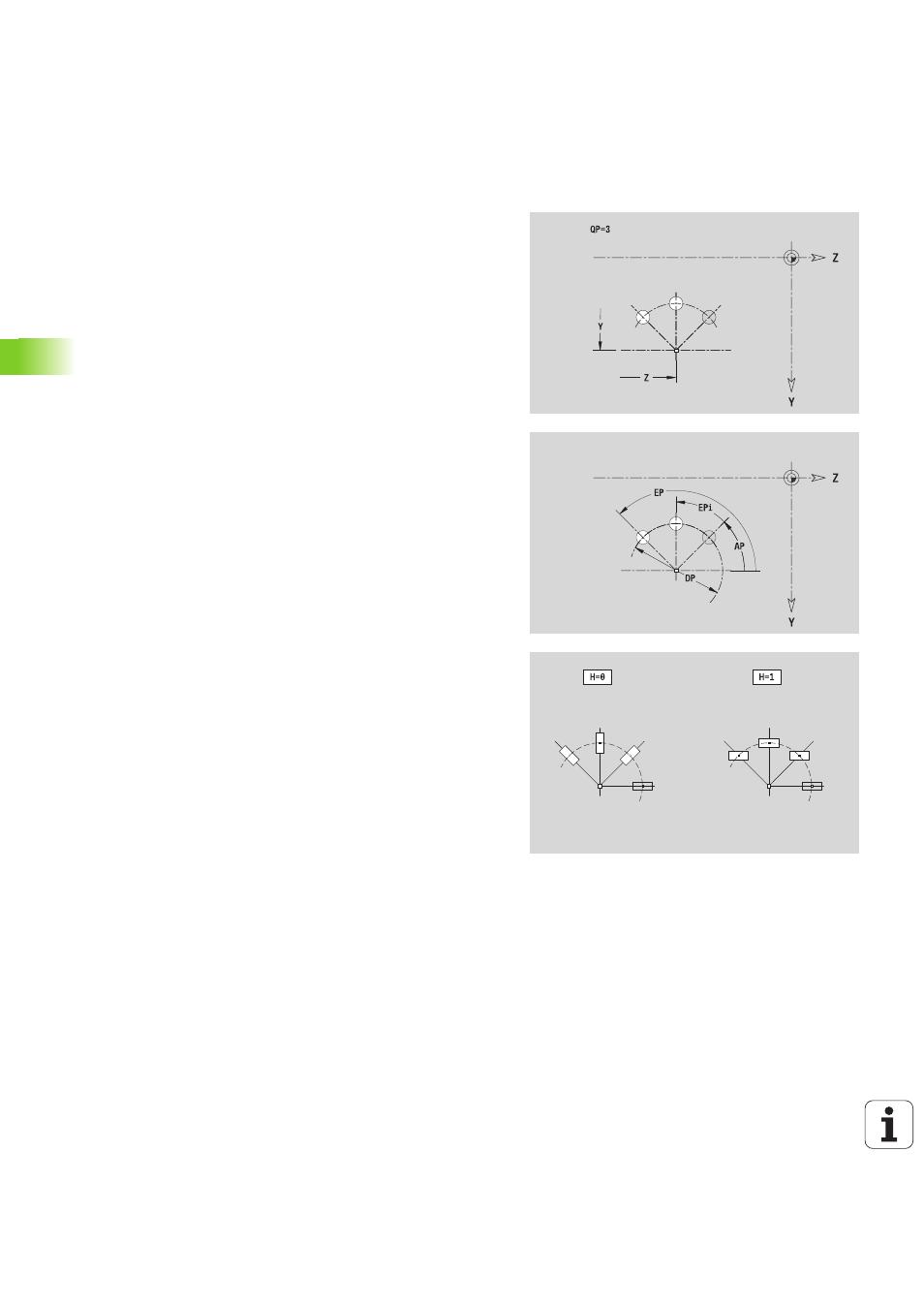

Sagoma circolare piano YZ
Il Diametro di riferimento XR può essere determinato con la
funzione "Selezione piano di riferimento" (vedere pagina 425).
ICP genera:
 l'identificativo di sezione LATERAL_Y con i parametri Diametro di
riferimento e Angolo mandrino. L'identificativo di sezione non viene
inserito in caso di profili annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura o di
foratura (–1*BT),
 una G482 con i parametri della sagoma,
 la funzione G e i parametri della figura/del foro,
 una G309.
Dati di riferimento piano YZ
ID
Nome profilo
PT Profondità di fresatura
C Angolo mandrino
XR Diametro di riferimento
Parametri sagoma
Y, Z
Centro sagoma
QP Numero punti sagoma
DR Senso di rotazione (default: 0)
 DR=0, senza EP: ripartizione su cerchio completo
 DR=0, con EP: ripartizione su arco di cerchio più lungo
 DR=0, con EPi: il segno di EPi determina la direzione
(EPi<0: in senso orario)
 DR=1, con EP: in senso orario
 DR=1, con EPi: in senso orario (il segno di EPi è
irrilevante)
 DR=2, con EP: in senso antiorario
 DR=2, con EPi: in senso antiorario (il segno di EPi è
irrilevante)
DP Diametro sagoma
AP Angolo di partenza (default: 0°)
EP Angolo finale (nessuna immissione: viene eseguita una
ripartizione degli elementi della sagoma a 360°)
EPi Angolo tra due figure
H Posizione elemento
 0: posizione normale – Le figure vengono ruotate
intorno al centro del cerchio (rotazione)
 1: posizione originale – La posizione delle figure
rimane immutata rispetto al sistema di coordinate
(traslazione)
Parametri della figura selezionata/del foro
