HEIDENHAIN MANUALplus 620 403
5.8 elementi del pr
ofilo di t
o
rn
it
ur
a

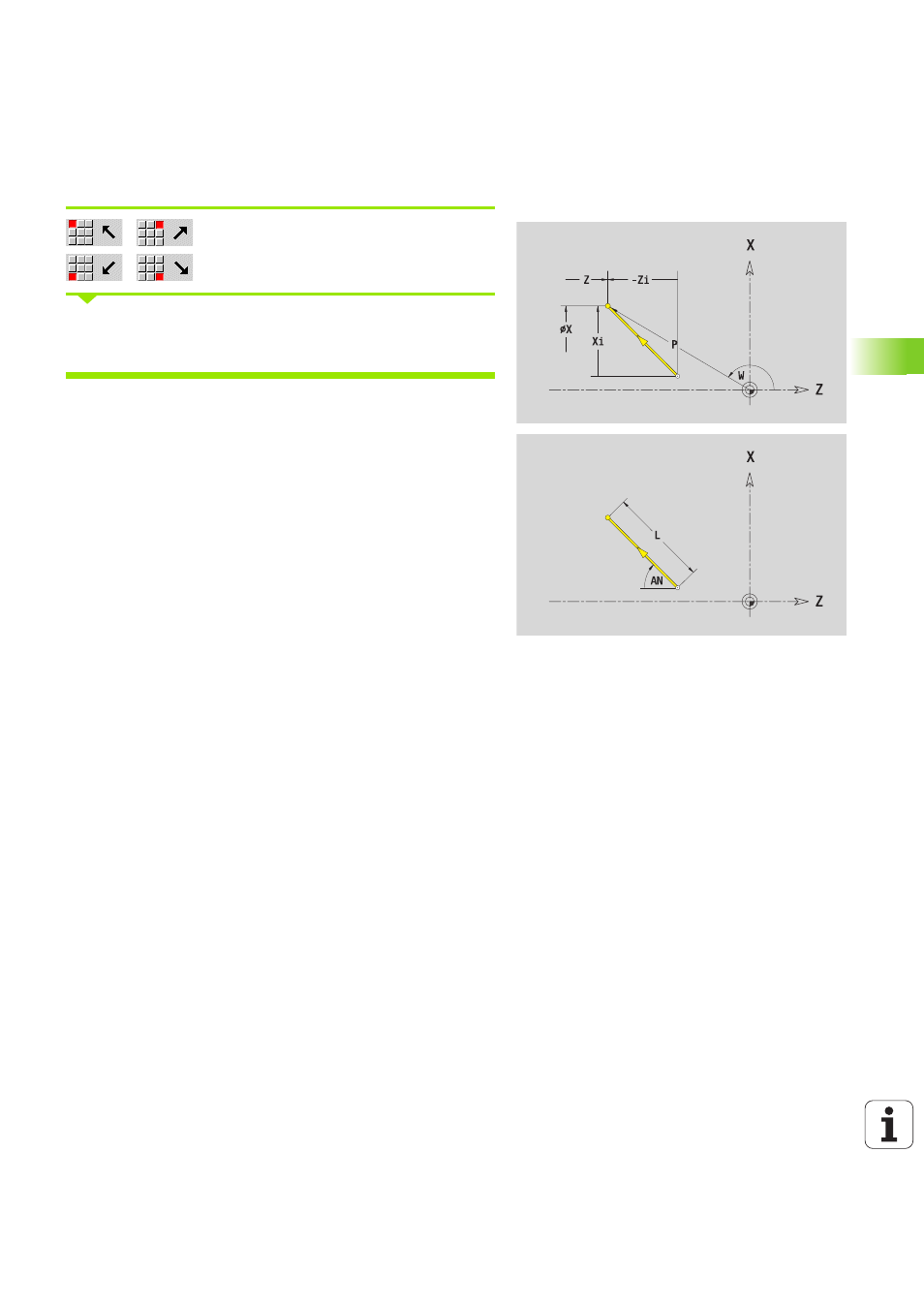

Linea inclinata
Selezionare la direzione della linea
Quotare la linea e definire il raccordo verso l'elemento successivo.
Indicare sempre l'Angolo AN all'interno del quadrante selezionato
(<=90°).
ICP genera in smart.Turn una G1.
Parametri
X, Z
Punto di arrivo
Xi, Zi Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
W Punto di arrivo polare (angolo)
P Punto di arrivo polare (quota radiale)
L Lunghezza linea
AN Angolo rispetto asse Z
ANn Angolo con elemento successivo
ANp Angolo con elemento precedente
U, F, D, FP, IC, KC, HC: vedere attributi di lavorazione Pag. 375
