416 Programmazione ICP
5.9 Elementi del pr
ofilo superficie fr
ontale

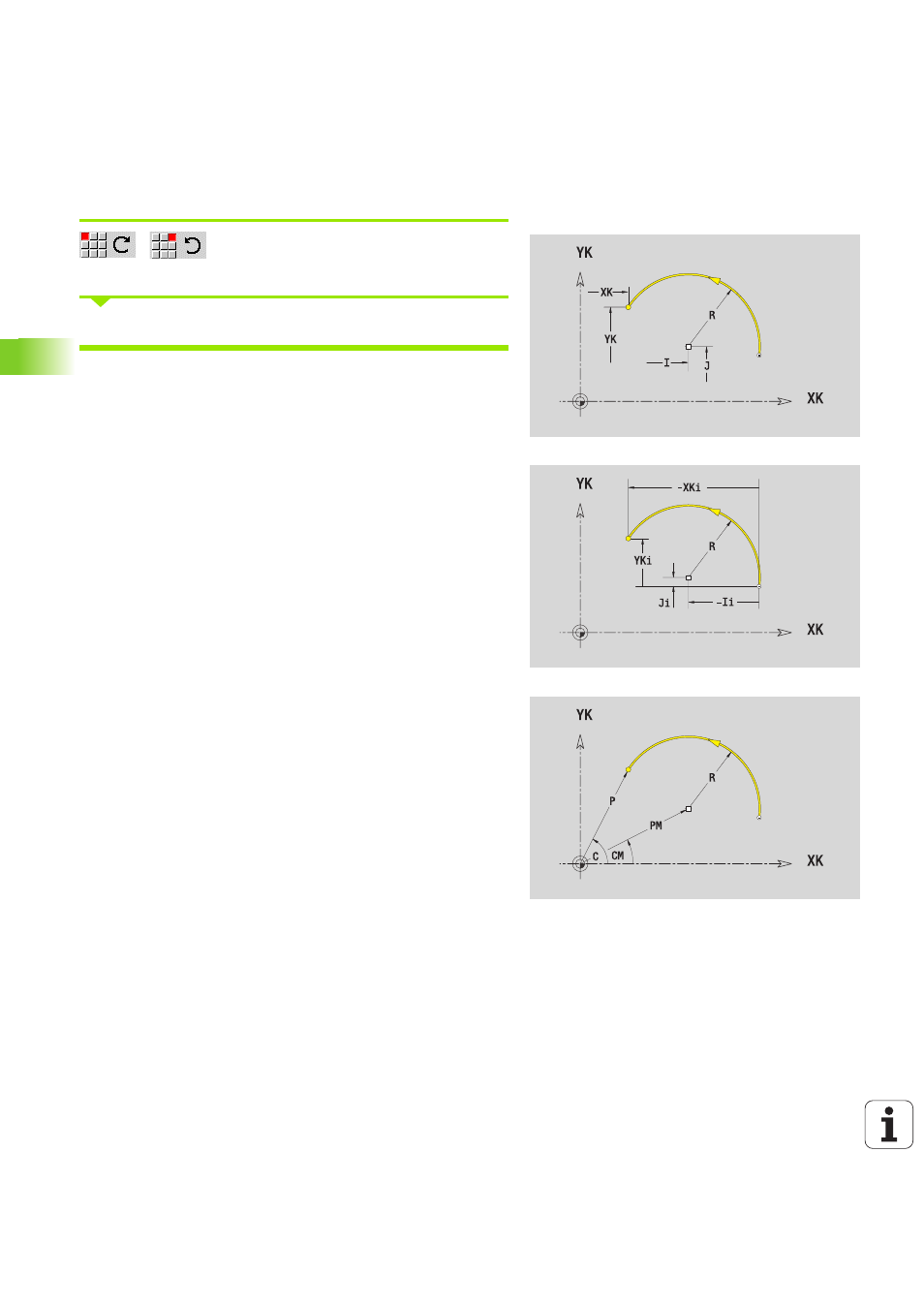

Arco superficie frontale
Selezionare il senso di rotazione dell'arco di
cerchio
Quotare l'arco e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G102 o G103.
Parametri
XK, YK
Punto di arrivo (punto finale dell'arco)
XKi, YKi Punto di arrivo incrementale (distanza punto di partenza –
punto di arrivo)
P Punto di arrivo polare (quota radiale)
Pi Punto di arrivo polare, incrementale (distanza punto di
partenza – punto di arrivo)
C Punto di arrivo polare – Angolo
Ci Punto di arrivo polare, incrementale – Angolo (riferito al
punto di partenza)
I, J Centro arco
Ii, Ji Centro arco incrementale (distanza punto di partenza –
centro in X, Z)
PM Centro arco polare
PMi Centro arco polare, incrementale (distanza punto di
partenza – centro)
CM Centro arco polare – Angolo
CMi Centro arco polare, incrementale – Angolo (riferito al punto
di partenza)
R Raggio
ANs Angolo tangenziale nel punto di partenza
ANe Angolo tangenziale nel punto di arrivo
ANp Angolo con elemento precedente
ANn Angolo con elemento successivo
F: vedere attributi di lavorazione Pag. 375
