HEIDENHAIN MANUALplus 620 361
4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

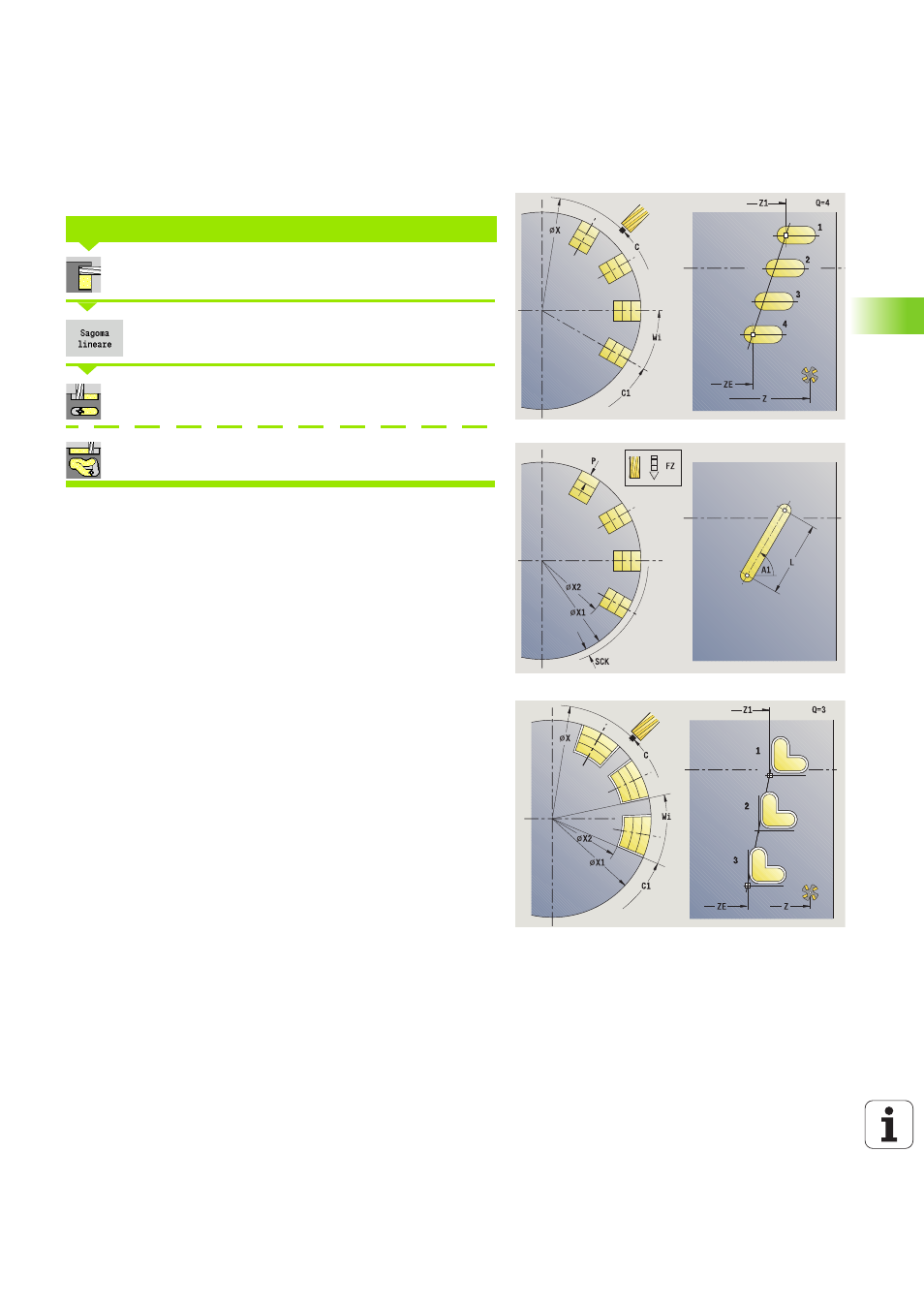

Sagoma di fresatura lineare radiale
Selezionare Fresatura
Attivare il softkey Sagoma lineare
Selezionare Scanalatura radiale
Selezionare Profilo radiale ICP
Il softkey Sagoma lineare viene attivato in caso di cicli di fresatura
per realizzare sagome di fresatura con le medesime distanze su una
linea sulla superficie cilindrica.
Le posizioni della sagoma si definiscono con Punto finale sagoma e
Incremento angolare
oppure Incremento angolare e Numero di
scanalature .
Vengono inoltre richiesti i parametri di fresatura.
SAGOMA DI FRESATURA LINEARE RADIALE
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
Q Numero di scanalature
Z1 Punto di partenza sagoma (posizione 1ª scanalatura)
ZE Punto finale sagoma (default: Z1)
C1 Angolo 1ª scanalatura (angolo iniziale)
Wi Incremento angolare (distanza di sagoma) – (default:
disposizione alle medesime distanze di lavorazioni di
fresatura sulla superficie cilindrica)
