HEIDENHAIN MANUALplus 620 351
4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

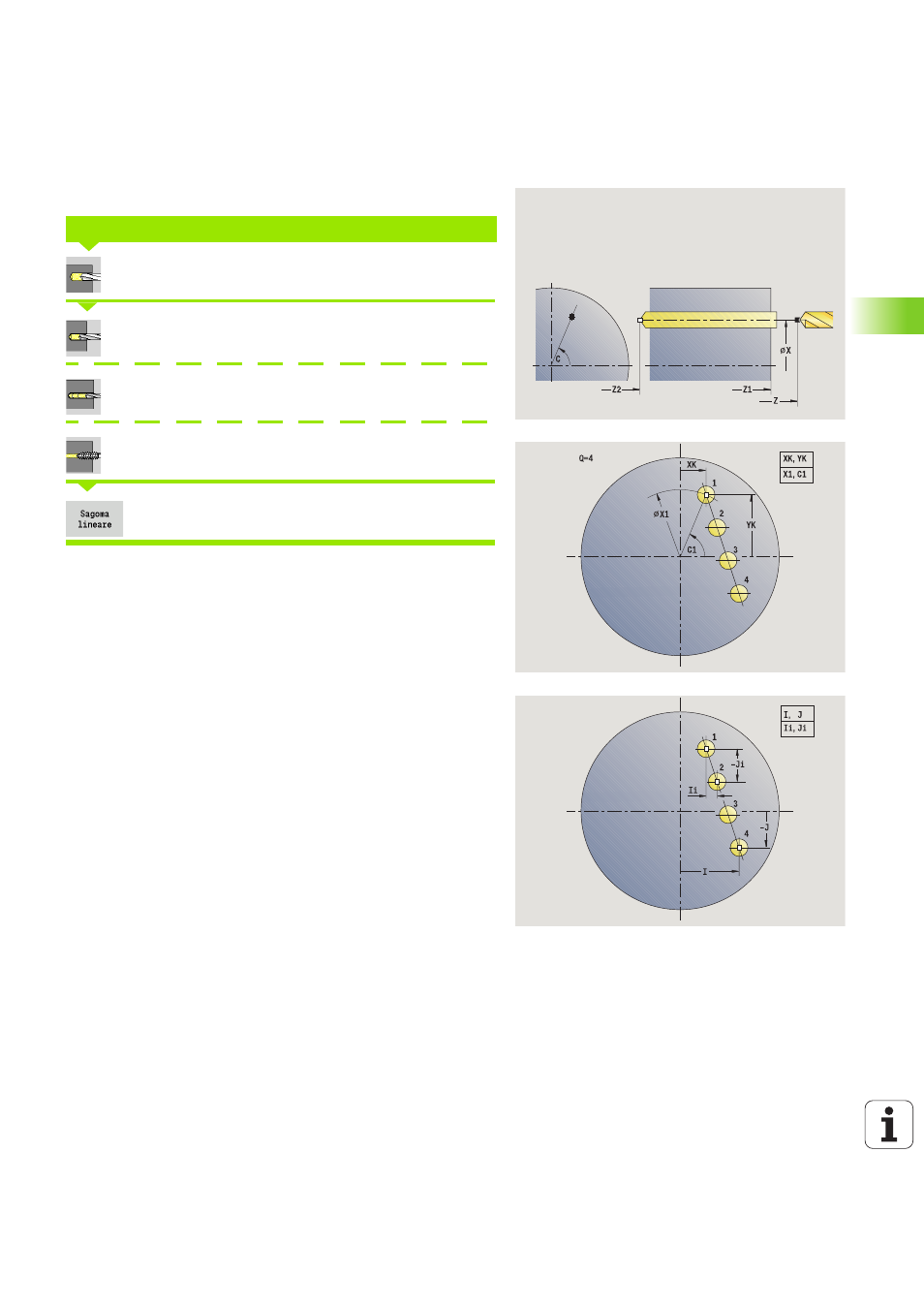

Sagoma di foratura lineare assiale
Selezionare Foratura
Selezionare Foratura assiale
Selezionare Foratura profonda assiale
Selezionare Maschiatura assiale
Attivare il softkey Sagoma lineare
Il softkey Sagoma lineare viene attivato per realizzare sagome di
foratura con le medesime distanze su una linea sulla superficie
frontale.
Vengono inoltre richiesti i parametri di foratura.
Utilizzare le seguenti combinazioni di parametri per:
 Punto di partenza sagoma:
 X1, C1 oppure
 XK, YK
 Posizioni sagoma:
 Ii, Ji e Q
 I, J e Q
SAGOMA DI FORATURA LINEARE ASSIALE
Parametri ciclo
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C) – (default: angolo
mandrino attuale)
Q Numero di fori
X1, C1 Punto di partenza sagoma in coordinate polari
XK, YK Punto di partenza sagoma in coordinate cartesiane
I, J Punto finale sagoma in coordinate cartesiane
Ii, Ji Distanza sagoma (incrementale)
