146 Programmazione di cicli
4.3 Cicli a passat
e
sing
ole

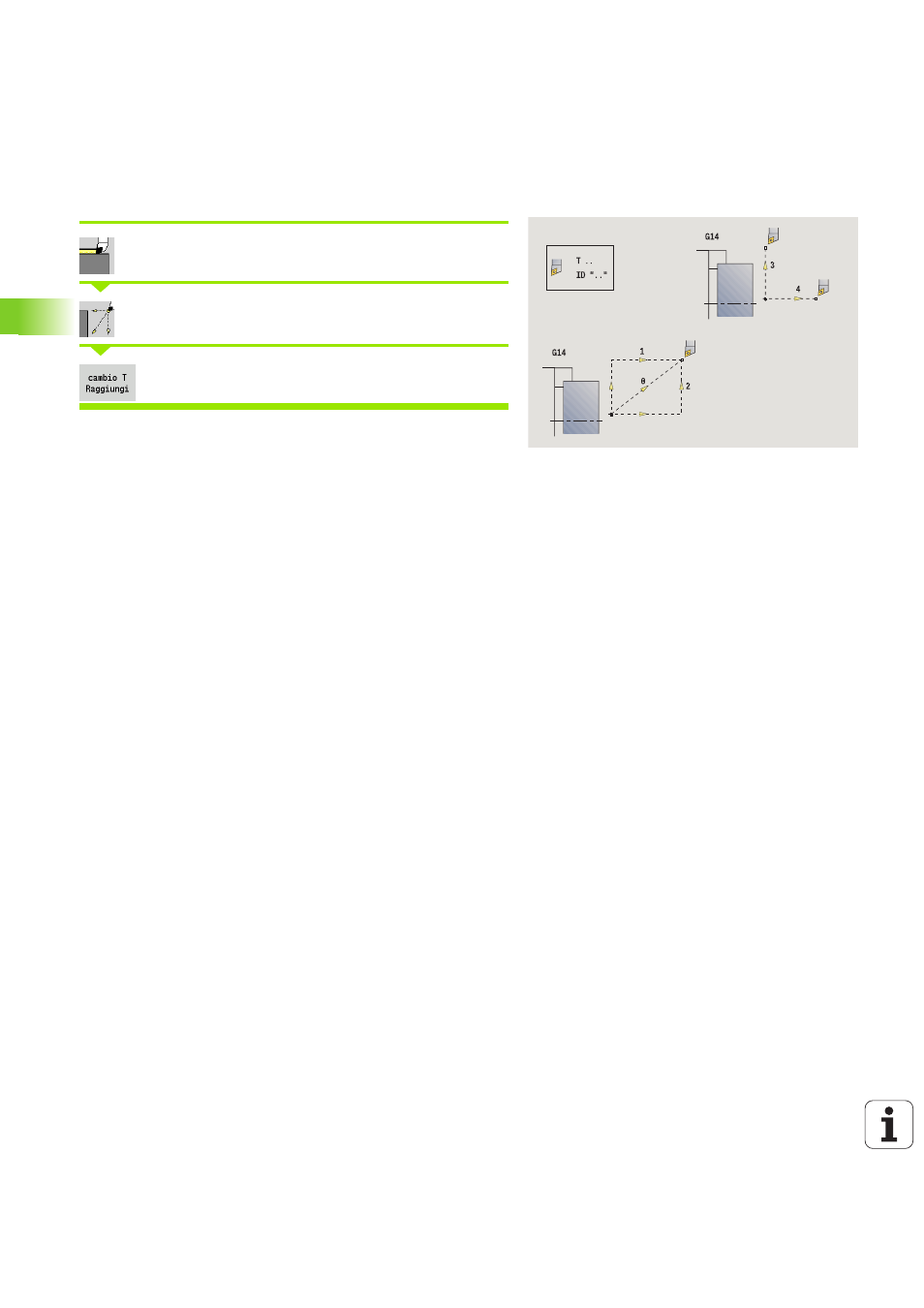

Raggiungimento del punto di cambio utensile
Selezionare Passate singole
Selezionare Avanz. in rap. posiz.
Attivare il softkey Raggiungi cambio T
L'utensile si sposta in rapido dalla posizione attuale al punto di cambio
utensile (vedere pagina 140).
Dopo aver raggiunto il punto di cambio utensile si commuta su "T".
Parametri ciclo
G14
Ordine (default: 0)
 0: simultaneo (percorso di traslazione diagonale)
 1: prima in direzione X, poi Z
 2: prima in direzione Z, poi X
 3: solo in direzione X
 4: solo in direzione Z
T Numero posto torretta
ID Numero ID utensile
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione superficie posteriore
