Scrittura assiale

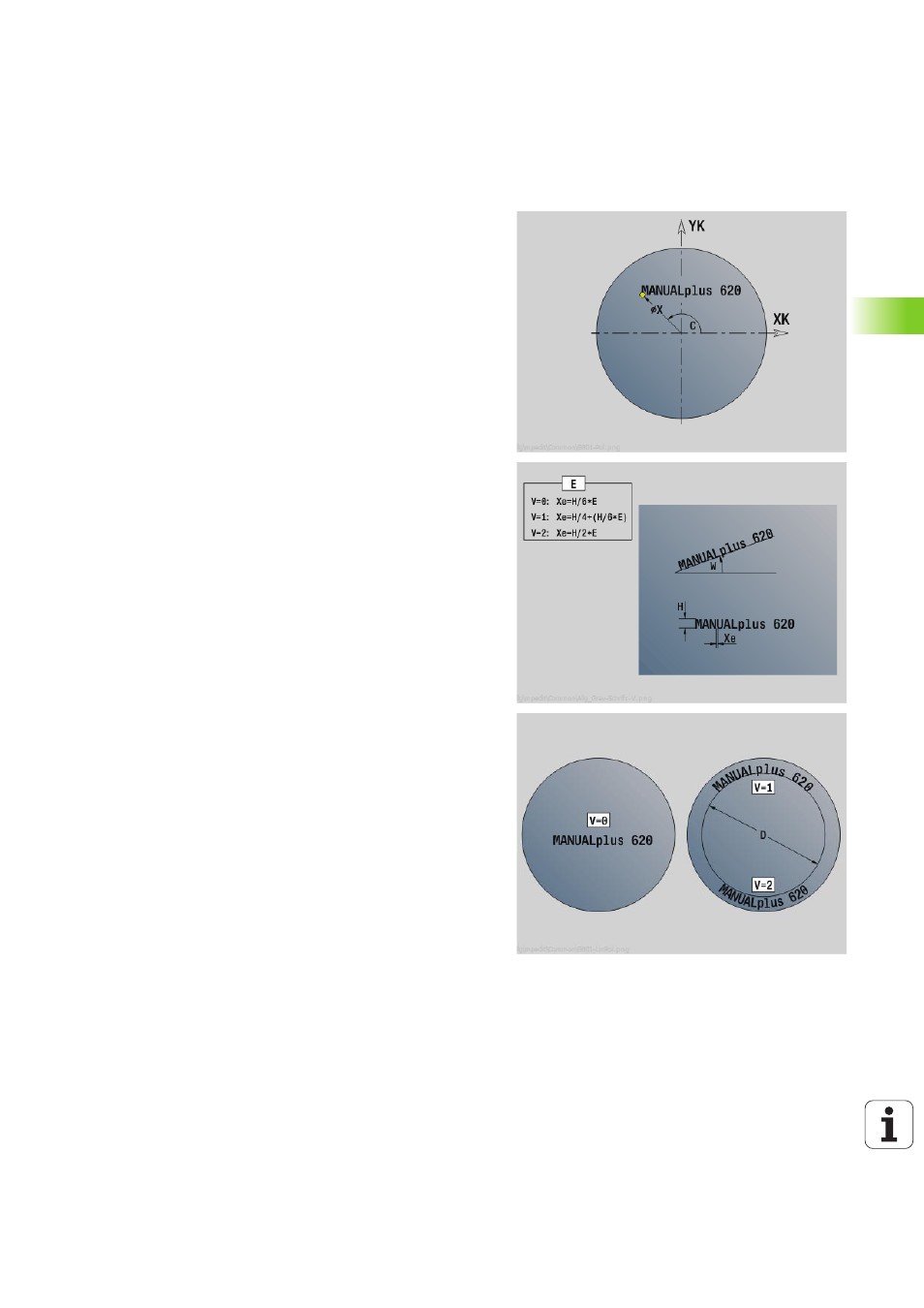

Il ciclo "Scrittura radiale" incide stringhe di caratteri in disposizione
lineare o polare sulla superficie frontale. Tabella di caratteri e altre
informazioni: vedere pagina 349.

Il punto iniziale della stringa di caratteri si definisce nel ciclo. Se non si
definisce alcun punto iniziale, il ciclo si avvia sulla posizione attuale
dell'utensile.

La scritta può anche essere incisa con diverse chiamate. Inserire a tale
scopo il punto iniziale alla prima chiamata. Programmare le chiamate
successive senza punto iniziale.

Parametri:

X

Punto di partenza (quota diametrale): preposizionamento
utensile

Z

Punto di partenza: preposizionamento utensile

C

Angolo mandrino: preposizionamento mandrino pezzo

TX

Testo da incidere

NF

Numero carattere: codice ASCII del carattere da incidere

Z2

Punto finale posizione Z a cui si deve accostare per l'incisione

X1

Punto iniziale (polare) primo carattere

C1

Angolo iniziale (polare) primo carattere

XK

Punto iniziale (cartesiano) primo carattere

YK

Punto iniziale (cartesiano) primo carattere

H

Altezza carattere

E

Fattore di distanza (calcolo: vedere figura)

T

Numero posto torretta

G14

Punto cambio utensile (vedere pagina 140)

ID

Numero ID utensile

S

Numero di giri/Velocità di taglio

F

Avanzamento al giro

W

Angolo di inclinazione stringa di caratteri

FZ

Fattore di avanzamento in profondità (avanzamento in
profondità = avanzamento corrente * F)

V

Esecuzione lineare, curva in alto o in basso

D

Diametro di riferimento
