HEIDENHAIN MANUALplus 620 315
4.7 Cicli di f
o
ra
tu
ra

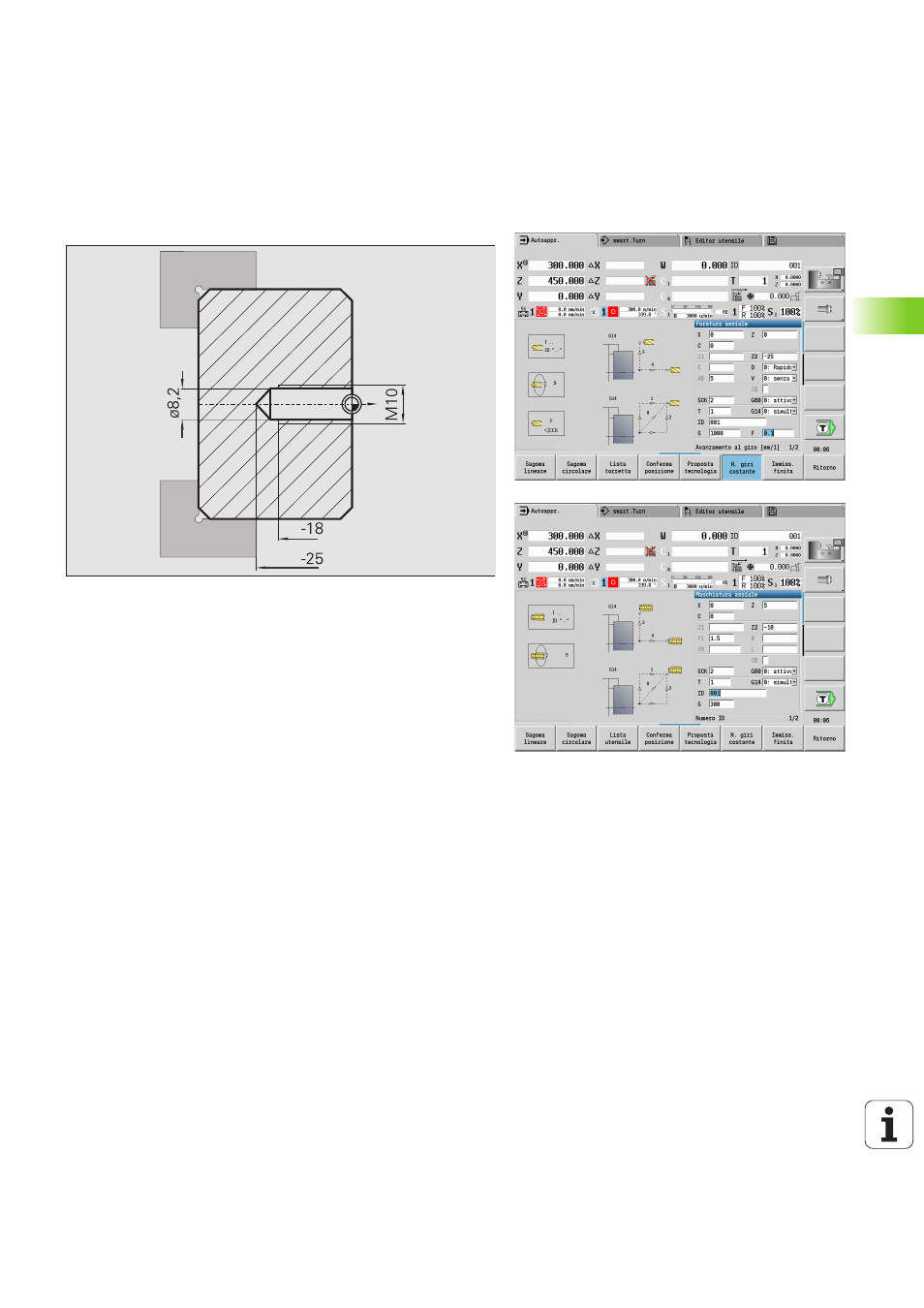

Esempi dei cicli di foratura
Foratura concentrica e maschiatura
La lavorazione viene eseguita in due passate. Il ciclo Foratura assiale
esegue il foro, mentre il ciclo Maschiatura assiale esegue il filetto.
La punta viene posizionata davanti al pezzo alla distanza di sicurezza
(Punto di partenza X, Z). Non viene perciò programmato il Punto
iniziale foro Z1
. Per la foratura si programma una riduzione
avanzamento nei parametri "AB" e "V".
Il passo del filetto non è programmato. Il MANUALplus lavora con il
passo dell'utensile. La Velocità di ritorno SR consente di eseguire
un ritorno rapido dell'utensile.
Dati utensile (punta)
 TO = 8 – Orientamento utensile
 I = 8,2 – Diametro foro
 B = 118 – Angolo dell'inserto
 H = 0 – Utensile non motorizzato
Dati utensile (maschio)
 TO = 8 – Orientamento utensile
 I = 10 – Diametro filetto M10
 F = 1,5 – Passo filetto
 H = 0 – Utensile non motorizzato
