316 Programmazione di cicli
4.7 Cicli di f
o
ra
tu
ra

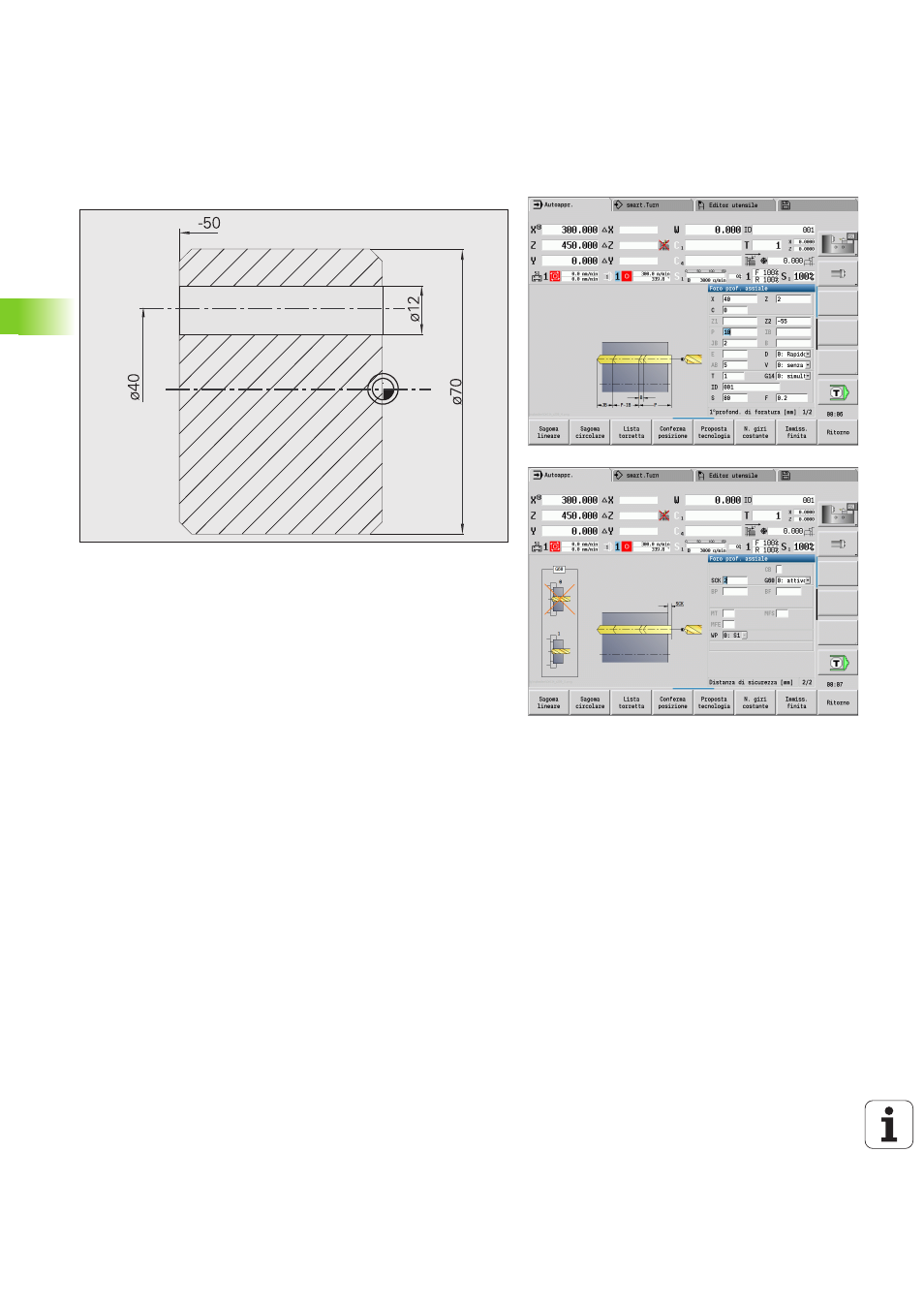

Foratura profonda
Sul pezzo viene eseguito un foro passate fuori centro con il ciclo
Foratura profonda assiale
. Questa lavorazione presuppone un
mandrino posizionabile e utensili motorizzati.
1ª prof. forat. P e Valore di riduz. prof. for. IB definiscono i
singoli passi di foratura e la Prof. min. di foratura JB limita la
riduzione.
Siccome la Lunghezza ritorno B non è specificata, il ciclo ritira la punta
sul punto di partenza dove sosta brevemente e quindi l'avanza alla
distanza di sicurezza per il successivo passo di foratura.
Siccome questo esempio descrive un foro passante, il Punto finale
foro Z2
viene definito in modo tale che la punta fori completamente il
materiale.
"AB" e "V" definiscono una riduzione avanzamento per foratura e
foratura passante.
dati utensile
 TO = 8 – Orientamento utensile
 I = 12 – Diametro foro
 B = 118 – Angolo dell'inserto
 H = 1 – Utensile motorizzato
