HEIDENHAIN MANUALplus 620 269
4.5 Cicli di tr
oncat
u
ra
Esempi dei cicli di troncatura

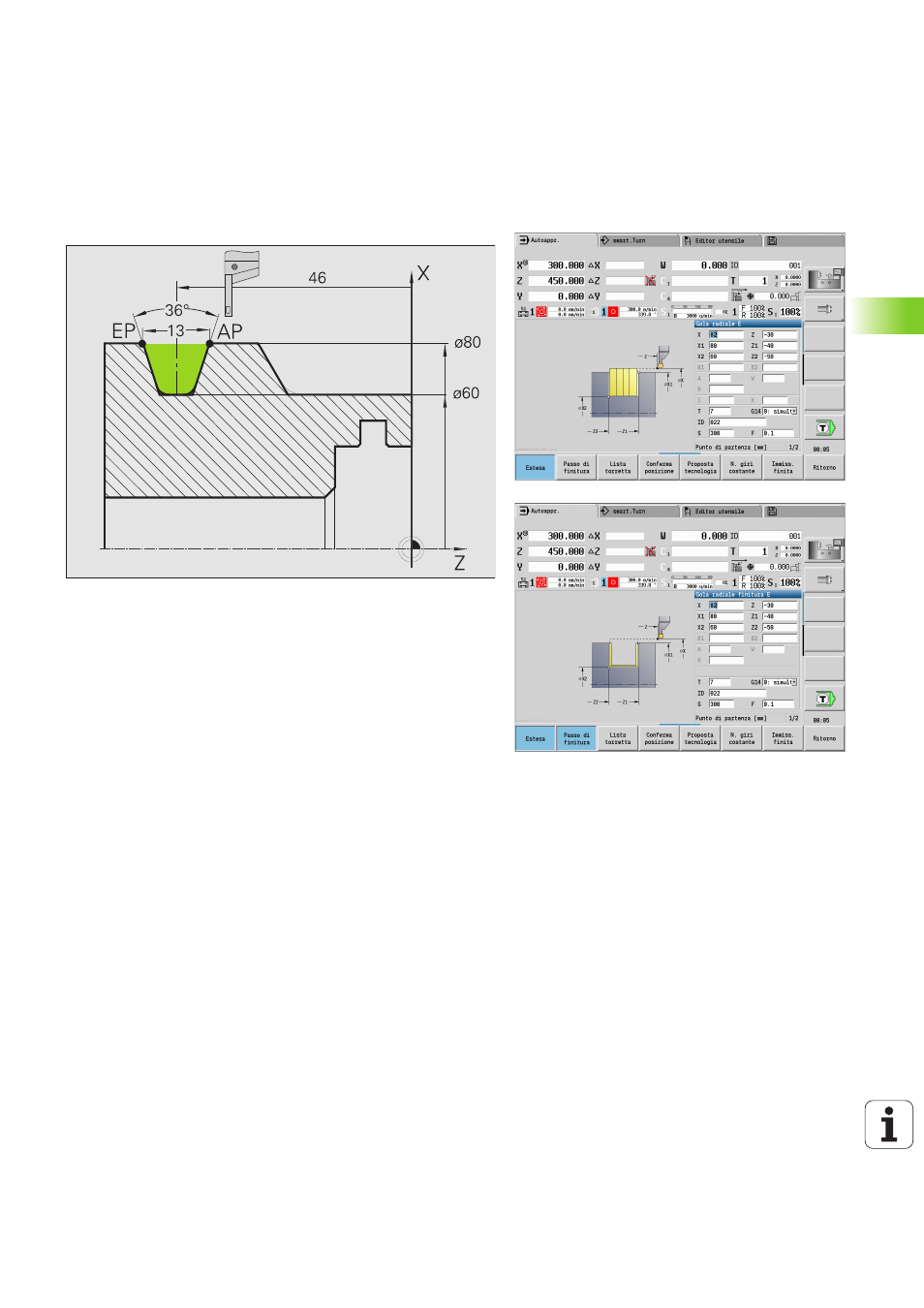

Gola esterna
La lavorazione viene eseguita con Gola radiale - Estesa tenendo
conto dei sovrametalli. Nel passo successivo tale parte del profilo
viene rifinita con Gola radiale finitura – Estesa.
Il "ciclo esteso" realizza i raccordi nella base e le diagonali a inizio/fine
profilo.
Verificare i parametri Punto iniziale profilo X1, Z1 e Punto finale
profilo X2, Z2
, che sono determinanti per la direzione di passata e di
accostamento, in questo esempio per la lavorazione esterna e
l'incremento "in direzione –Z".
dati utensile
 Utensile per tornire (per lavorazione esterna)
 TO = 1 – Orientamento utensile
 SB = 4 – Larghezza tagliente (4 mm)
