Rappresentazione 3D
 L'opzione menu Rappresentazione 3D commuta
sulla rappresentazione in prospettiva e visualizza il
pezzo finito programmato.
Con la rappresentazione 3D è possibile rappresentare come modello
di volume il pezzo grezzo e finito con tutte le lavorazioni di tornitura, i
profili di fresatura, i fori e le filettature. I piani Y ruotati e le relative
lavorazioni come tasche o sagome vengono rappresentati
correttamente dal MANUALplus.
Il MANUALplus rappresenta i profili di fresatura in funzione del
parametro HC: attributo di foratura/fresatura da G308. Se in
questo parametro sono stati selezionati i valori per fresatura profilo,
fresatura tasca o fresatura superficie, la grafica visualizza i relativi
elementi 3D. Per valori diversi o mancanti del parametro HC il controllo
numerico visualizza il profilo di fresatura descritto come tratto di linea
blu.
Il MANUALplus visualizza gli elementi che non possono essere
calcolati come linea arancione, ad es. un profilo di fresatura aperto
programmato come tasca.
Con l'ausilio dei softkey e delle funzioni menu si influisce sulla
rappresentazione del pezzo.
Modo operativo Simulazione

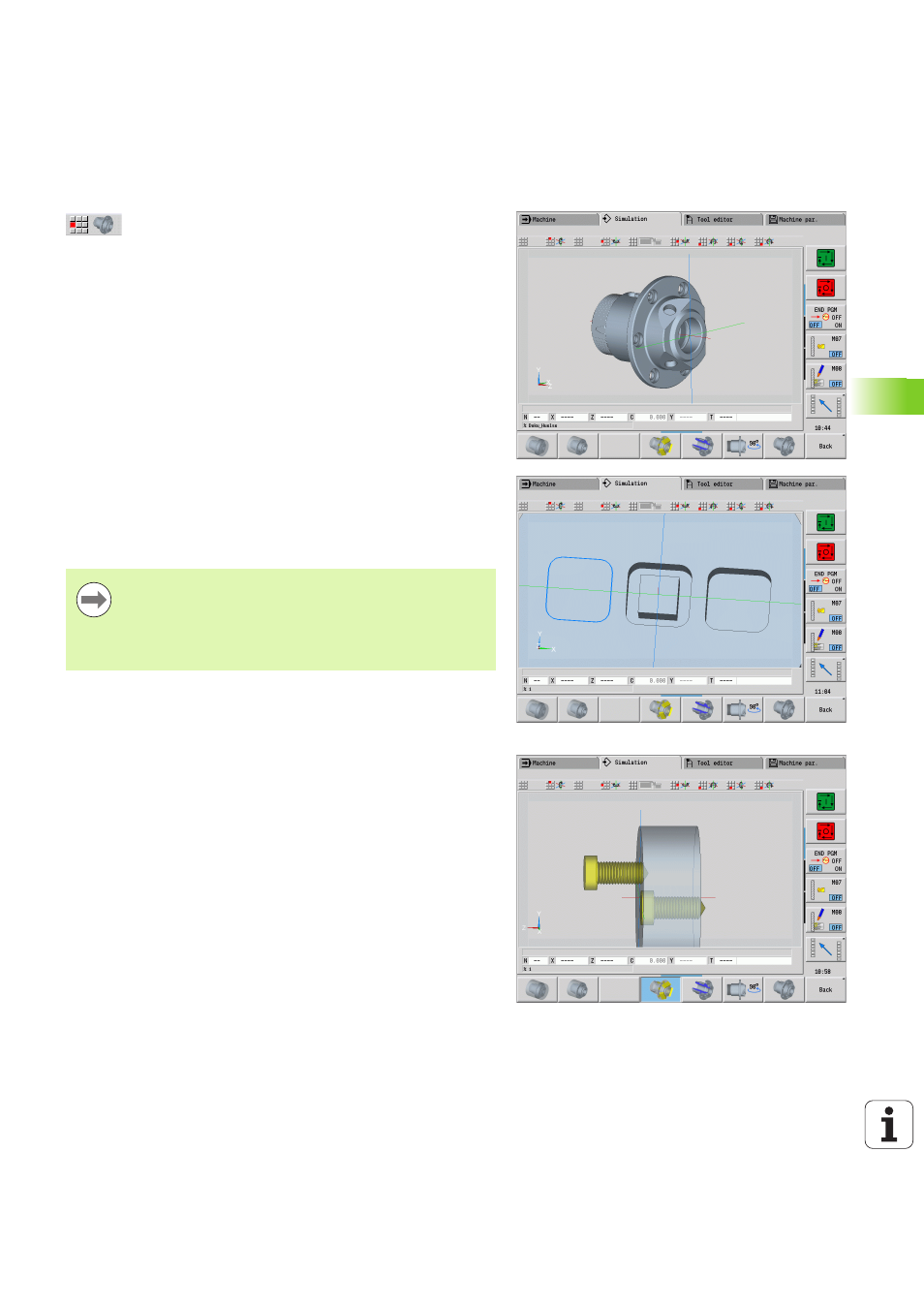

Con il modo operativo Simulazione è possibile controllare fori e profili
di fresatura, ad esempio per posizionamento errato.
Nel modo operativo Simulazione il MANUALplus visualizza i profili di
tornitura in grigio, i profili di foratura e fresatura in giallo. Per maggiore
chiarezza, il controllo numerico rappresenta trasparenti tutti i profili.
Indipendentemente dalla lavorazione nel programma NC,
la grafica visualizza il profilo finito programmato nella
sezione FINISHED.
Il calcolo della rappresentazione 3D può essere interrotto,
premendo il tasto ESC o il softkey Annulla.
