55 HEIDENHAIN TNC 426, TNC 430
4.5 Apertura e inserimento programmi
Configurazione di un programma NC nel formato in
chiaro HEIDENHAIN

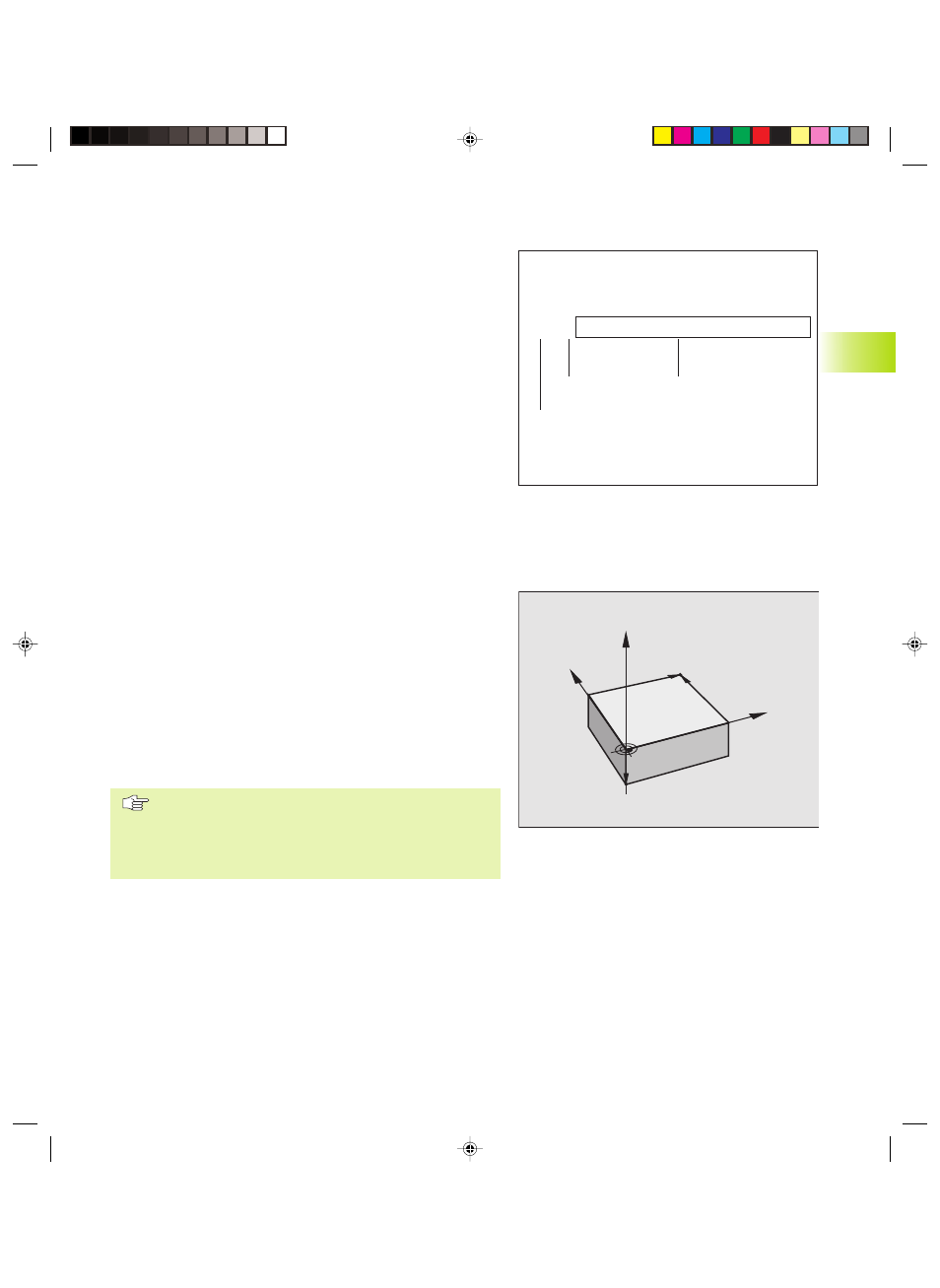

Un programma di lavorazione consiste in una serie di blocchi di
programma. La figura a destra illustra i singoli elementi di un
blocco.
Il TNC numera i blocchi dei programmi di lavorazione in ordine
crescente.
Il primo blocco di un programma è identificato dall‘istruzione
”BEGIN PGM”, dal nome del programma e dall’unità di misura
utilizzata.
I blocchi successivi contengono i dati relativi a:
■ il pezzo grezzo
■ le definizioni e le chiamate utensile
■ gli avanzamenti e i numeri di giri, nonché
■ le traiettorie, i cicli e altre funzioni.
L’ultimo blocco di un programma è identificato dall‘istruzione ”END
PGM”, il nome del programma e l’unità di misura utilizzata.
Definizione del pezzo grezzo: BLK FORM
Direttamente dopo l’apertura di un nuovo programma si deve
definire un pezzo parallelepipedo, non lavorato. Questa definizione
occorre al TNC per le simulazioni grafiche. I lati del parallelepipedo
possono avere una lunghezza massima di 100 000 mm e devono
essere paralleli agli assi X,Y e Z. Questo pezzo grezzo viene definito
tramite due dei suoi spigoli:
■ Punto MIN, corrispondente alle coordinate X,Y e Z più piccole del
parallelepipedo, da inserire quali valori assoluti
■ Punto MAX, corrispondente alle coordinate massime X,Y e Z del
parallelepipedo, da inserire quali valori assoluti o incrementali
Il pezzo grezzo deve essere definito solo se si desidera
effettuare il test grafico del programma!
Perché il TNC possa visualizzare la grafica occorre che il
rapporto tra il lato più corto ed il lato più lungo del
BLK
FORM sia inferiore a 1 : 64.
Blocco:
10 L X+10 Y+5 R0 F100 M3
Funzione Istruzioni
di traiettoria
Numero blocco
4.5
Aper
tu
ra
e inser
iment
o pr
ogr
ammi
Y
X
Z
MAX
MIN
