8 Programmazione: Cicli 220

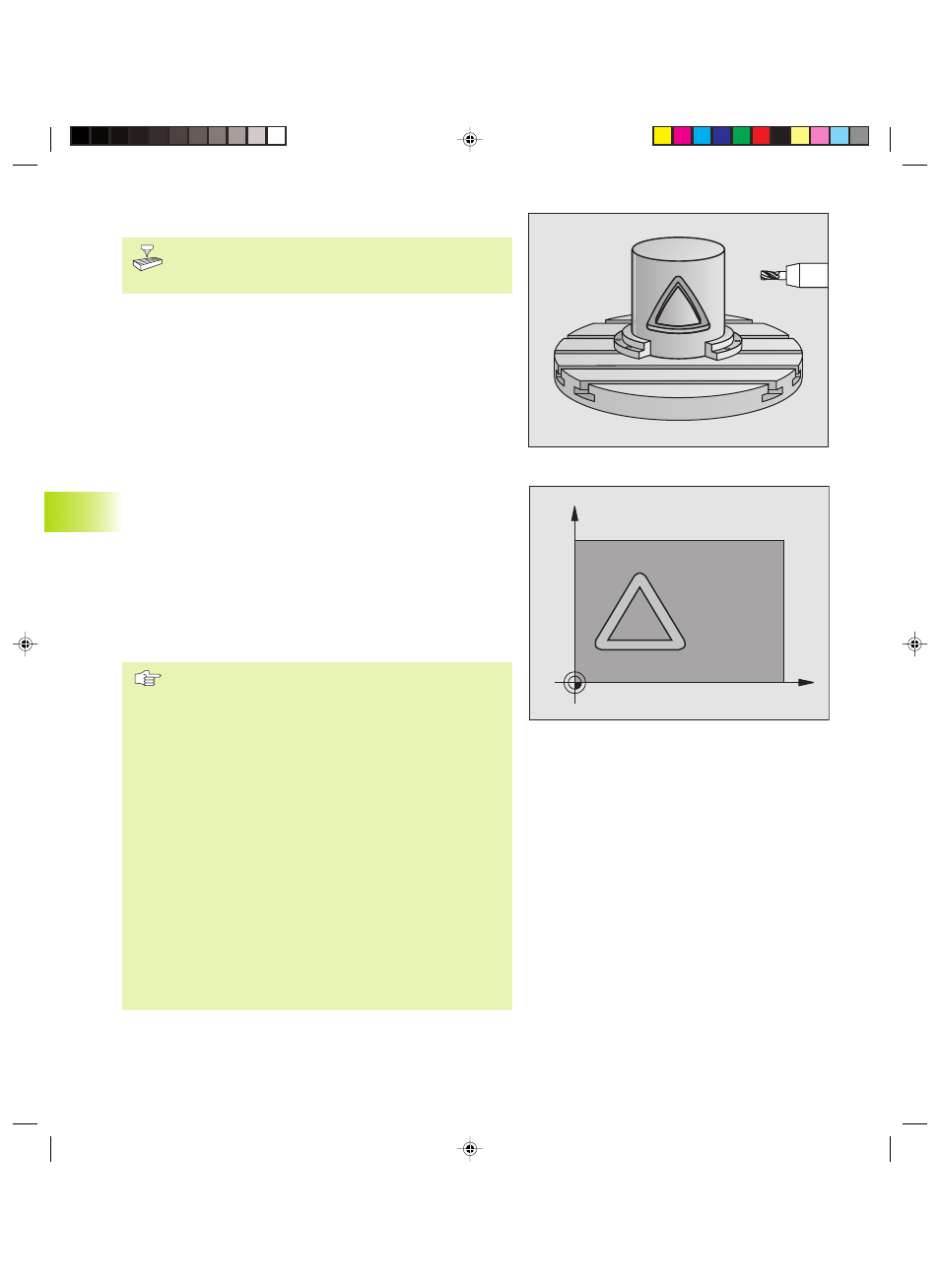

SUPERFICIE CILINDRICA (Ciclo 27)
Macchina e TNC devono essere appositamente
predisposti dal Costruttore della macchina per l’uso del
ciclo 27 SUPERFICIE CILINDRICA.
Con questo ciclo è possibile trasferire un profilo definito nello
sviluppo su una superficie cilindrica. Utilizzare il ciclo 28 quando si
vogliono fresare le scanalature di guida sul cilindro
Il profilo stesso viene descritto in un sottoprogramma da definire
mediante il ciclo 14 (PROFILO).
Il sottoprogramma contiene coordinate in un asse angolare (p.es.
asse C) e nell’asse parallelo a quest’ultimo (p.es. asse del
mandrino). Quali funzioni di traiettoria sono disponibili le funzioni L,
CHF, CR, RND.
I dati nell’asse angolare possono essere inseriti a scelta in gradi o in
mm (pollici) (da stabilire nella definizione del ciclo).
1 Il TNC posiziona l’utensile sopra il punto di penetrazione, tenendo
conto della QUOTA LATERALE
2 Alla prima PROFONDITA+ DI ACCOSTAMENTO l'utensile fresa il
profilo con AVANZAMENTO DI FRESATURA Q12
3 Alla fine il TNC riporta l'utensile alla distanza di sicurezza e quindi
alla posizione di partenza;
4 I passi da 1 a 3 vengono ripetuti fino al raggiungimento della
PROFONDITA' DI FRESATURA programmata Q1
5 Quindi l'utensile si porta alla distanza di sicurezza
Da osservare:
La memoria per un ciclo SL è limitata. Si possono
programmare p.es. al massimo 128 blocchi di rette.
Il segno del parametro PROFONDITA’ definisce la
direzione della lavorazione.
Utilizzare una fresa con tagliente frontale a taglio centrale
(DIN 844).
Il cilindro deve essere serrato centralmente sulla tavola
rotante
L’asse del mandrino deve essere sempre perpendicolare
all’asse della tavola rotante. In caso contrario il TNC
emette un messaggio d’errore.
Questo ciclo non può essere eseguito quando il piano di
lavoro è ruotato.
Il TNC verifica se la traiettoria corretta o non corretta
dell'utensile si trova all'interno del campo di
visualizzazione dell'asse di rotazione (definito nel
parametro macchina 810.x). In caso di messaggio di
errore „errore di programmazione profilo“ impostare MP
810.x = 0.
C
Z
8.5 Cicli SL
