241 HEIDENHAIN TNC 426, TNC 430
Spostamento dell’ORIGINE con tabelle origini
(Ciclo 7)
Utilizzando la grafica di programmazione insieme alle
tabelle origini, selezionare nel modo operativo TEST,
prima dello start della grafica, la relativa tabella origini
(stato S).
Utilizzando una sola tabella origini si evitano errori
nell’attivazione nei modi operativi di esecuzione del
programma.
Le origini da una tabella origini possono riferirsi
all'origine attuale o all’origine della macchina (in funzione
del parametro macchina 7475).
I valori delle coordinate delle tabelle origini sono
esclusivamente quote assolute.
Eventuali nuove righe possono essere aggiunte solo alla
fine della tabella.

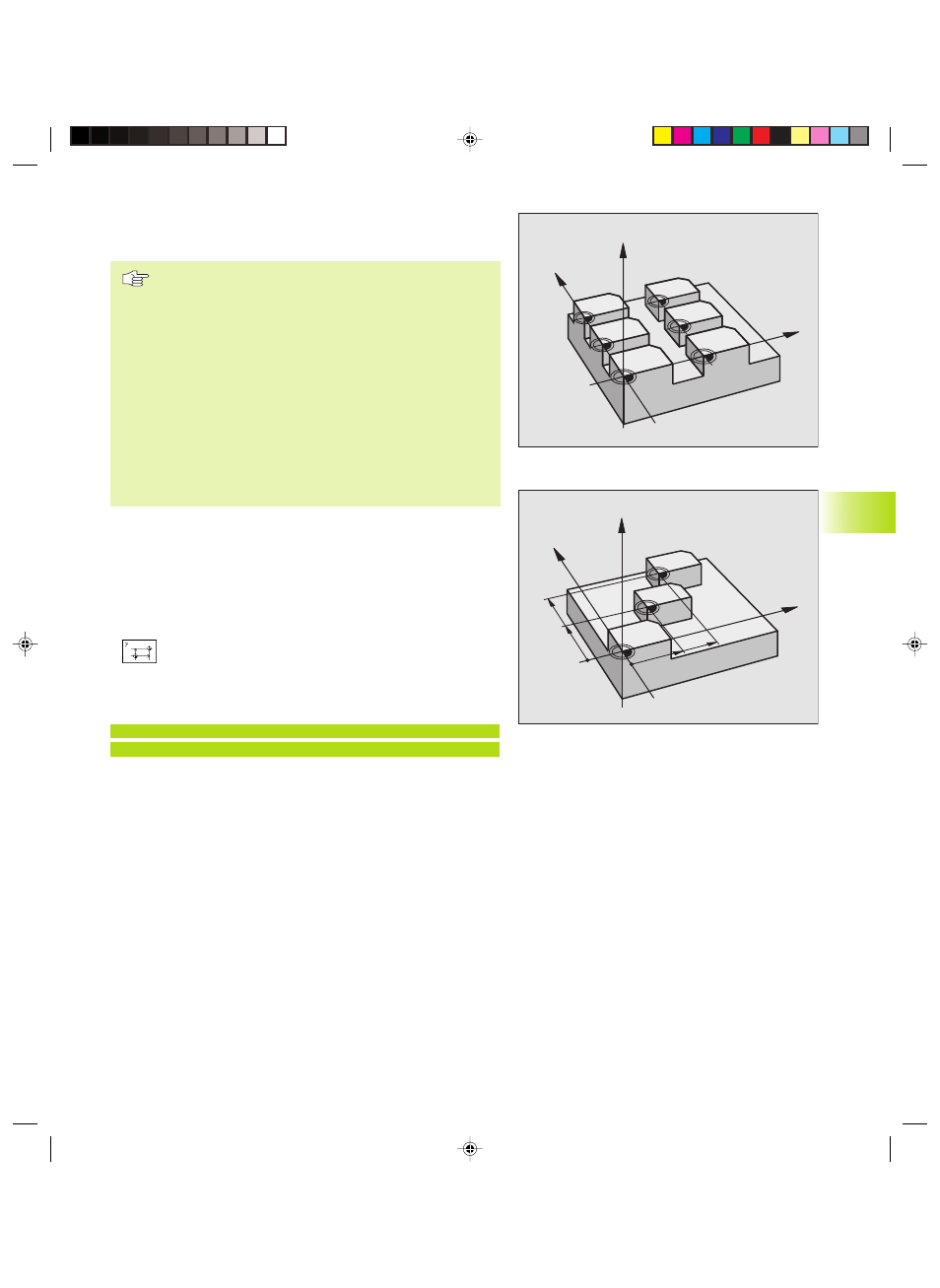

Impiego
Utilizzare le tabelle origini in caso di
■ ripetizione frequente di lavorazioni in diverse posizioni del pezzo o
■ uso frequente dello stesso spostamento dell’origine
Nell’ambito di un programma è possibile programmare le origini sia
nella definizione del ciclo che chiamandole da una tabella origini.
ú SPOSTAMENTO: inserire il numero dell’origine dalla
tabella origini o un parametro Q; introducendo un
parametro Q, il TNC attiva il numero dell’origine
specificato in quel parametro Q
Esempi di blocchi NC:
77 CYCL DEF 7.0 ORIGINE
78 CYCL DEF 7.1 #12
Annullamento dello spostamento
■ Richiamare dalla tabella origini lo spostamento con le coordinate
X=0; Y=0 ecc.
■ Richiamare lo spostamento delle coordinate X=0; Y=0 ecc.
direttamente nella definizione del ciclo.
N 0
N 2
N 4
N 1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
8.7 Cicli per la conversione delle coordinate
