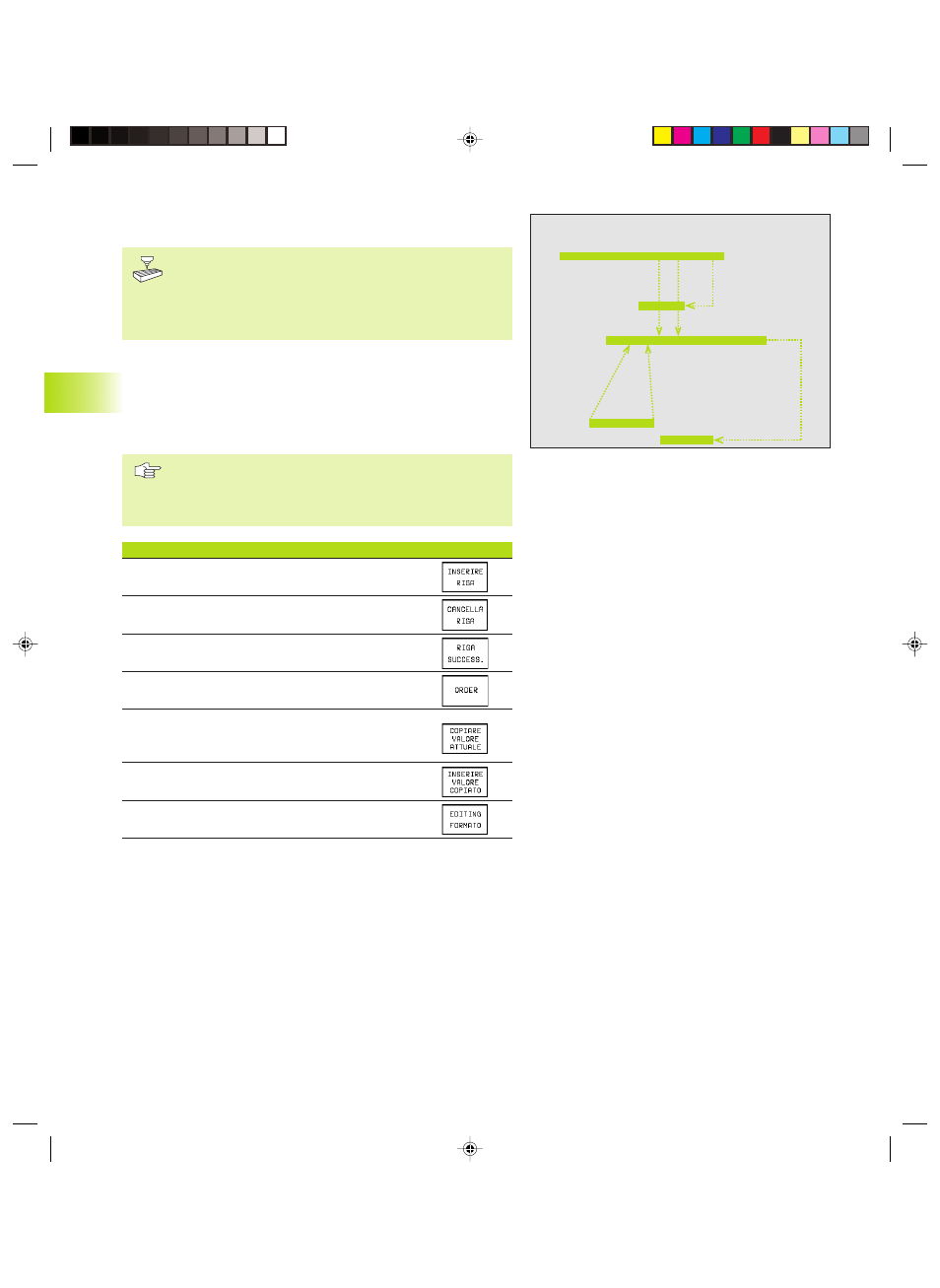

HEIDENHAIN TNC 426 (280 474) Manuale d'uso
Pagina 110
94
5 Programmazione: Utensili
5.5 La
v
o
ra
re
con le tabelle dei dati di taglio
5.5 Lavoro con tabelle dati di taglio
Il TNC deve essere predisposto dal Costruttore della
macchina per il lavoro con le tabelle dati di taglio.
Potrebbe essere che sulla macchina in questione non
siano disponibili tutte le funzioni qui descritte o altre
funzioni. Consultare il Manuale della macchina.
Tramite le tabelle dati di taglio che definiscono ogni combinazione
tra materiale pezzo/materiale tagliente, il TNC può calcolare dalla
velocità di taglio V
C
e dall'avanzamento del dente del tagliente f
Z
il
numero giri mandrino S e l'avanzamento F. Condizione per il calcolo
è la definizione nel programma del materiale del pezzo e nella
tabella utensili delle varie caratteristiche specifiche dell'utensile.
Prima di far calcolare i dati di taglio automaticamente dal
TNC occorre attivare nel modo operativo TEST DEL
PROGRAMMA la tabella utensili (stato S) dalla quale il
TNC deve rilevare i dati specifici dell'utensile.
Funzioni di editing per tabelle dati di taglio
Softkey
Inserimento di una riga
Cancellazione di una riga
Salto all'inizio della riga successiva
Ordinamento tabelle (per colonne)
Copiatura di un campo evidenziato in chiaro
(2º livello softkey)
Inserimento di un campo copiato (2º livello softkey)
Editing formato tabella (2º livello softkey)
DATEI: TOOL.T
MM
T
R
CUT.
TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5
4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
