8 Programmazione: Cicli 182

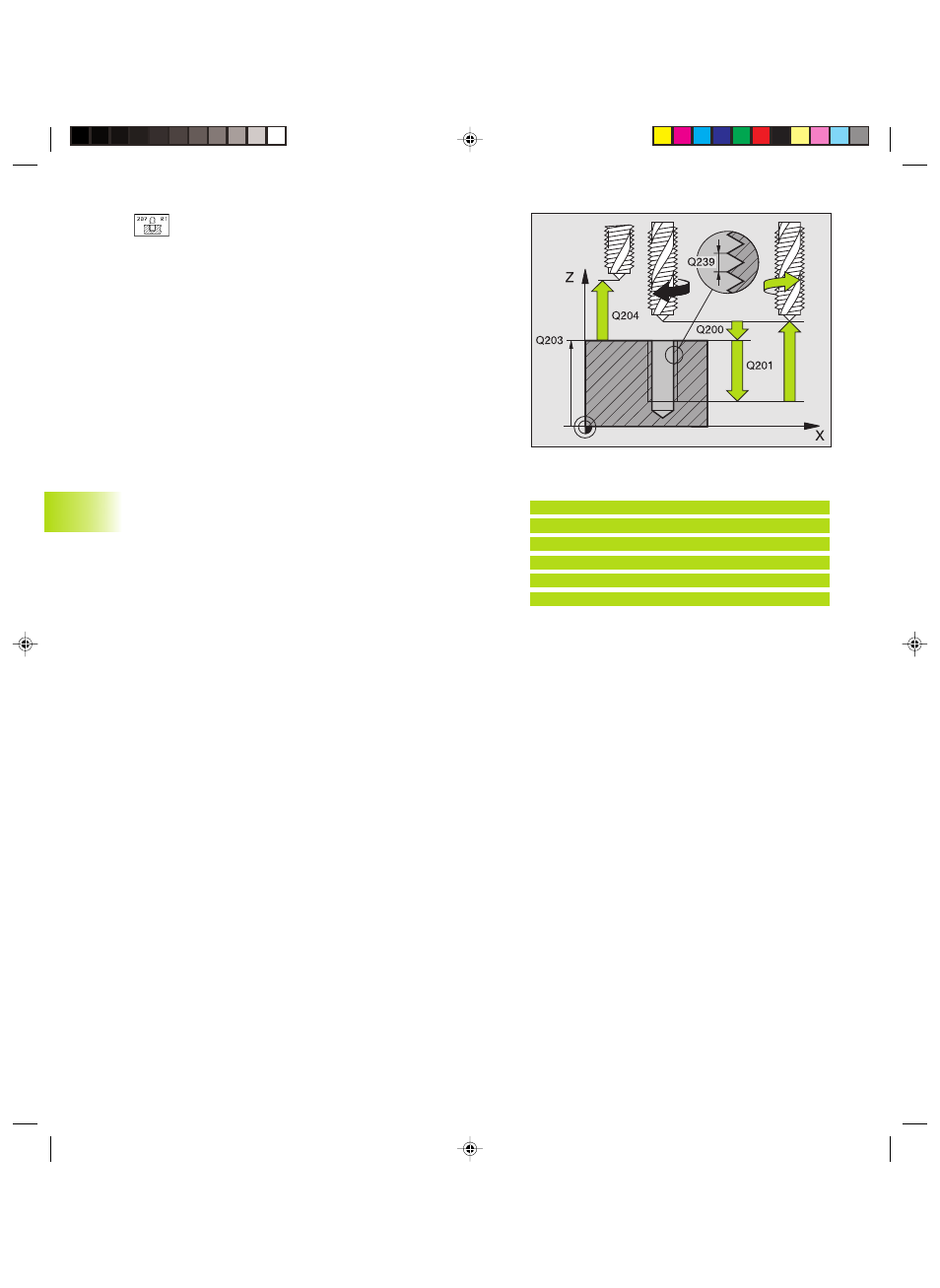

ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell'utensile (posizione di
partenza) e la superficie del pezzo
ú PROFONDITA' Q201 (incrementale): distanza tra la
superficie del pezzo (inizio filettatura) e l'estremità
della filettatura
ú PASSO Q239
Passo del filetto. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+ = Filettatura destrorsa
– = Filettatura sinistrorsa
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
Disimpegno in un’interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà il softkey DISIMPEGNO MANUALE. Premendo il softkey
OPERAZ. MANUALE l'utensile può essere disimpegnato dal
programma. Per un disimpegno controllato azionare il tasto esterno
di movimento positivo dell’asse mandrino attivo.
8.2 Cicli di foratura
Esempi di blocchi NC:
26 CYCL DEF 207 MASCHIATURA GS NUOVO
Q200=2 ;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITA’
Q239=+1 ;PASSO FILETTO
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
