11 Test ed esecuzione del programma 308
1
1
.1 Elabor
azioni gr
afic
h
e Rappresentazione 3D

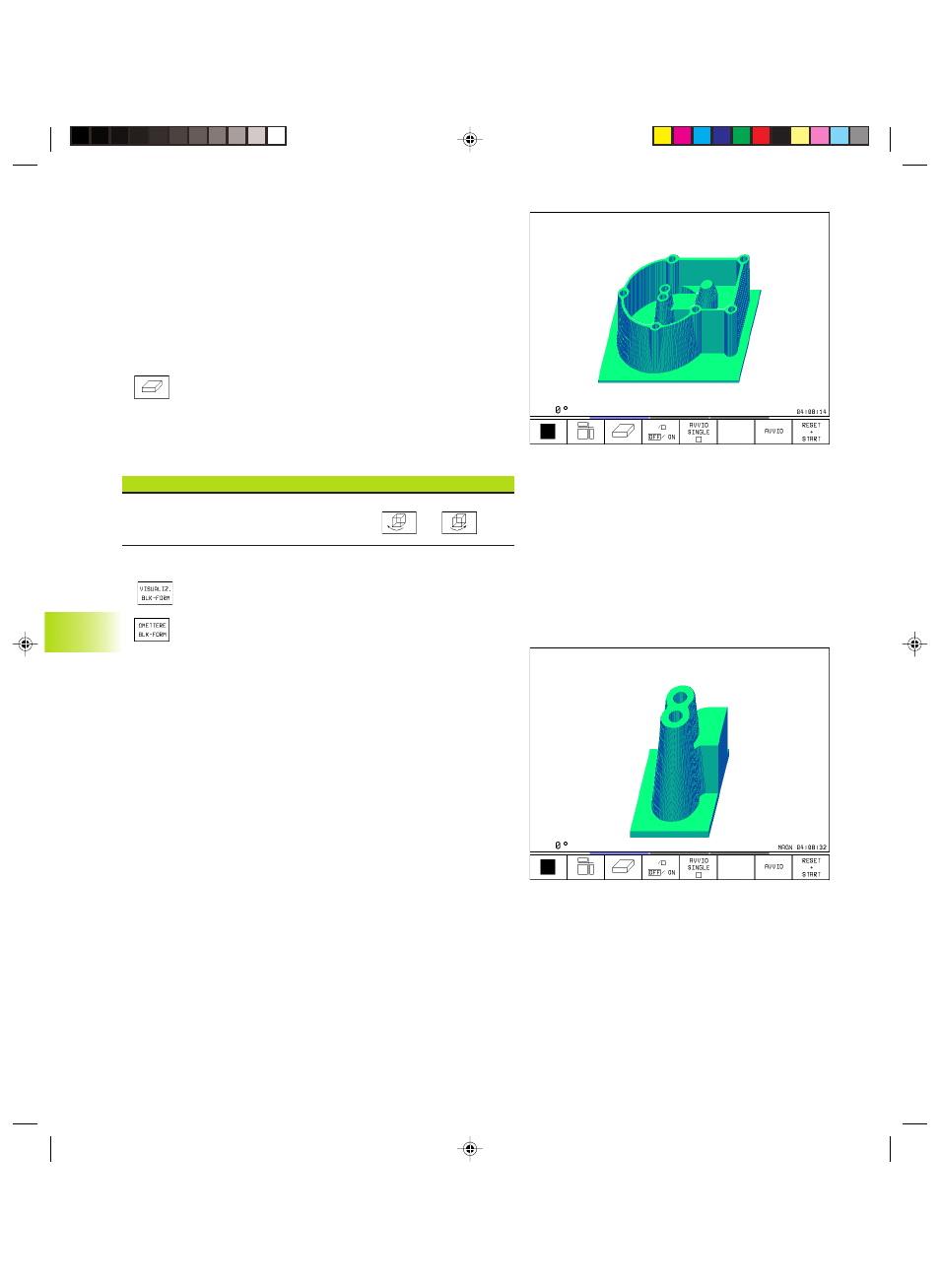

In questa rappresentazione il TNC fornisce una simulazione
tridimensionale.
La rappresentazione 3D può essere ruotata intorno all’asse
verticale. I contorni del pezzo grezzo all’inizio della simulazione
grafica possono essere visualizzati quale cornice.
Nel modo operativo TEST DEL PROGRAMMA sono disponibili
funzioni per l’ingrandimento di dettagli (vedere ”Ingrandimento di
dettagli”).
ú Selezionare mediante softkey la rappresentazione 3D
Rotazione della rappresentazione 3D
Commutare il livello softkey, finché vengono visualizzati i seguenti
softkey:
Funzione Softkey
Rotazione verticale della
rappresentazione in passi di 27°
Visualizzazione/mascheratura della cornice del pezzo grezzo
ú Visualizzazione cornice: softkey VISUAL. BLK-FORM
ú Mascheratura della cornice: softkey OMETTERE BLK-
FORM
Ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo operativo TEST DEL
PROGRAMMA in
■ Rappresentazione su 3 piani e
■ Rappresentazione 3D
Una volta fermata la simulazione grafica. La funzione di
ingrandimento è sempre attiva in tutte le modalità di
rappresentazione.
