84 5 Programmazione: Utensili
5.3 Correzione dell’utensile
Il TNC corregge la traiettoria dell’utensile sull’asse del mandrino del
valore di correzione per la lunghezza utensile e nel piano di lavoro
per il raggio dell’utensile.
Se il programma di lavorazione viene generato direttamente sul
TNC, la correzione del raggio dell’utensile è attiva solo nel piano di
lavoro. Il TNC ne tiene conto per un massimo di cinque assi,
compresi gli assi di rotazione.
Se in un sistema CAD vengono generati dei blocchi di
programma con vettori perpendicolari alla superficie, il
TNC è in grado di eseguire una correzione
tridimensionale dell’utensile. Vedere ”5.4 Correzione
tridimensionale dell’utensile”.

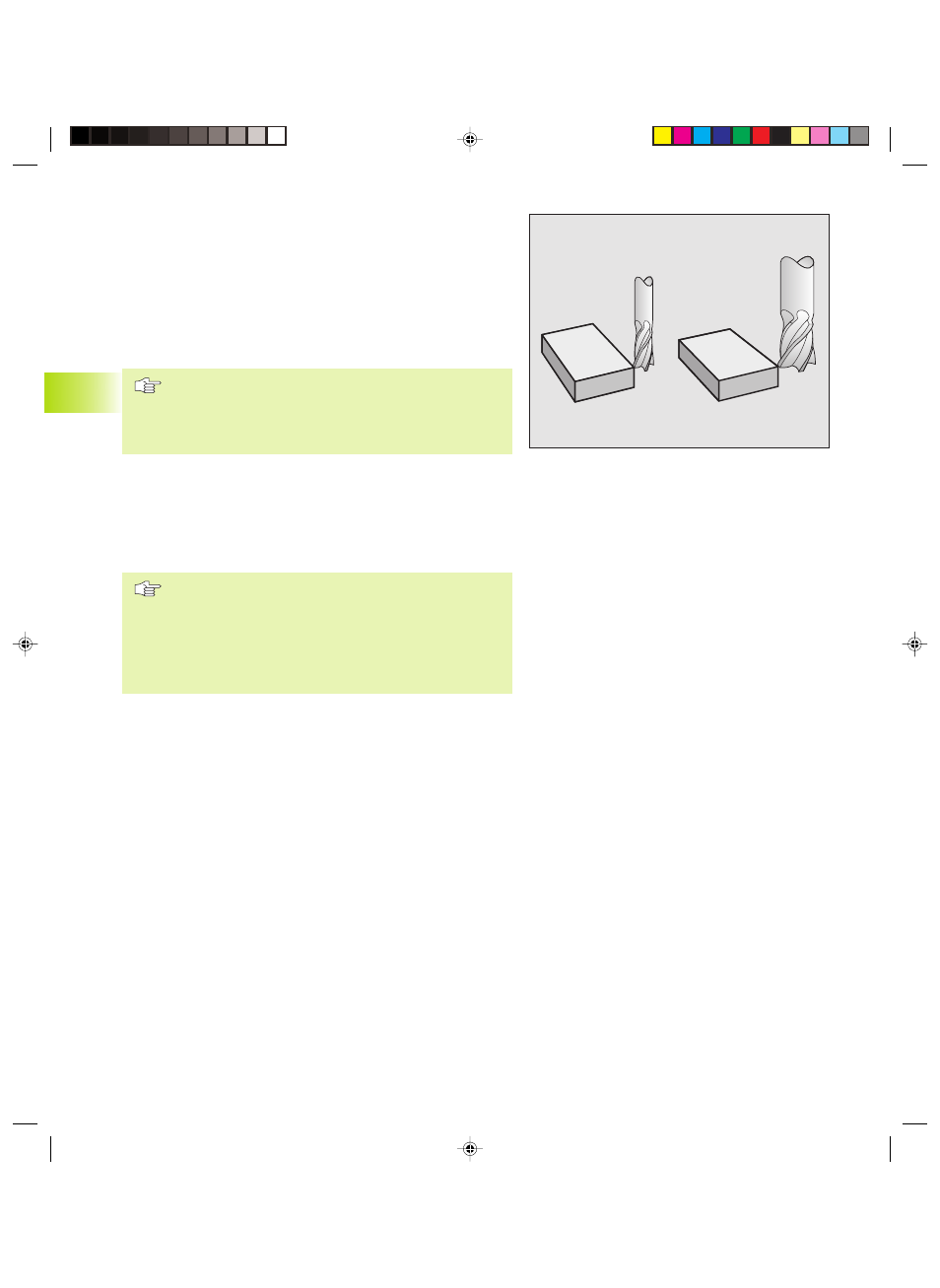

Correzione lunghezza dell'utensile
Il valore di correzione per la lunghezza si attiva automaticamente
quando un utensile viene chiamato e spostato nell’asse del
mandrino. La correzione verrà disattivata al richiamo di un utensile
con lunghezza L=0.
Disattivando una correzione di lunghezza con valore
positivo con TOOL CALL 0 la distanza tra utensile e pezzo
si riduce.
Dopo una chiamata utensile TOOL CALL la traiettoria
programmata dell’utensile nell’asse del mandrino varia
per la lunghezza della differenza tra l’utensile vecchio e
l’utensile nuovo.
Per la correzione della lunghezza il TNC tiene conto dei valori delta
sia del blocco TOOL CALL che della tabella utensili.
Valore di correzione = L + DL
TOOL CALL
+ DL
TAB
con
L Lunghezza utensile L dal blocco TOOL DEF o dalla
tabella utensili.
DL
TOOL CALL
Sovradimensione per la lunghezza DL dal blocco
TOOL CALL (non calcolata nell'indicazione di posizione)
DL
TAB
Sovradimensione per la lunghezza DL dalla tabella
utensili
