HEIDENHAIN TNC 426, TNC 430
1.2 Unità video e tastiera
Unità video

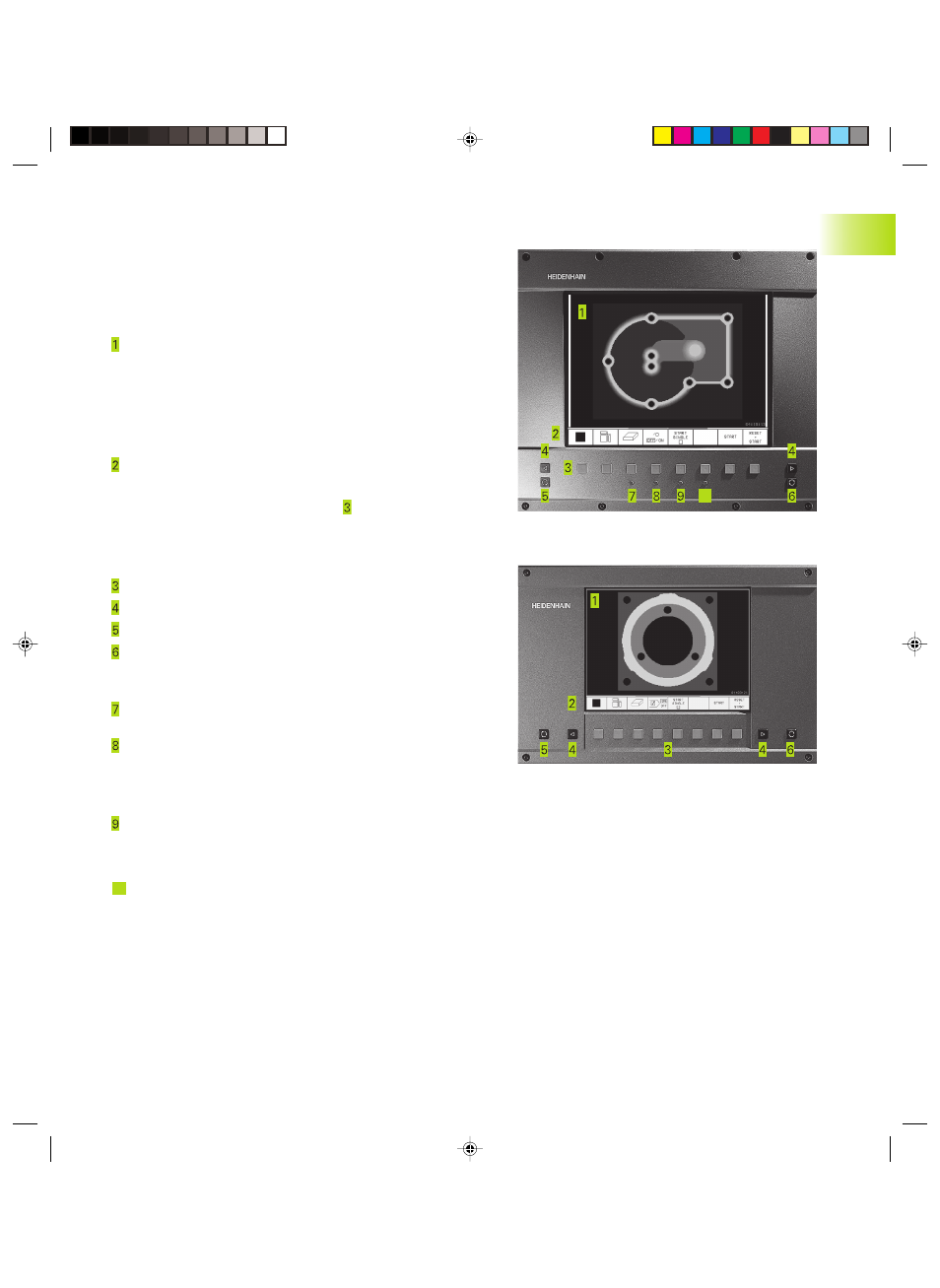

Il TNC può essere fornito a scelta con lo schermo a colori BC 120
(CRT) o con lo schermo a colori piatto BF 120 (TFT). La figura in alto
a destra illustra gli elementi operativi del BC 120, la figura al centro
a destra gli elementi operativi del BF 120:
Riga d'intestazione:
all'accensione del TNC lo schermo visualizza nella riga di testa i
modi operativi selezionati: i modi operativi ”Macchina” a sinistra
e i modi operativi ”Programmazione” a destra. Il modo operativo
attivo compare nel campo più lungo della riga di intestazione.
Nello stesso campo vengono visualizzati anche le domande di
dialogo e i messaggi (eccezione: quando il TNC visualizza solo
disegni).
Softkey:
sullo schermo in basso il TNC visualizza ulteriori funzioni in una
riga softkey. Queste funzioni vengono selezionate mediante i
relativi tasti sottostanti la riga softkey Delle barre strette
direttamente sopra la riga softkey visualizzano il numero dei
livelli softkey selezionabili con i tasti cursore neri disposti a
destra e a sinistra dei softkey. La riga softkey attiva viene
evidenziata in chiaro.
Softkey di selezione
Commutazione dei livelli softkey
Definizione della ripartizione dello schermo
Tasto di commutazione modi operativi ”Programmazione”/
”Macchina”
Tasti addizionali per il BC 120
Smagnetizzazione dello schermo:
abbandonare il menu principale di impostazione dello schermo
Selezionare il menu principale per l'impostazione dello schermo;
Nel menu principale:
spostare il campo chiaro verso il basso
ridurre il valore,
Nel sottomenu:
spostare la figura verso sinistra e verso
il basso
Nel menu principale:
spostare il campo chiaro verso l'alto.
ingrandire il valore,
Nel sottomenu:
spostare la figura verso destra e verso
l'alto
10
Nel menu principale:
Selezionare il sottomenu
Nel sottomenu:
abbandonare il sottomenu.
Impostazione dello schermo: vedere pagina successiva
