HEIDENHAIN TNC 426 (280 474) - Manuale (Pagina 371)

HEIDENHAIN TNC 426, TNC 430 355
13.2 Piedinat
ur
a del connet
to
re
e ca
v
o
di colleg
ament
o per int
erf
acce dati
13.2 Piedinatura del connettore e cavo
di collegamento per interfacce dati

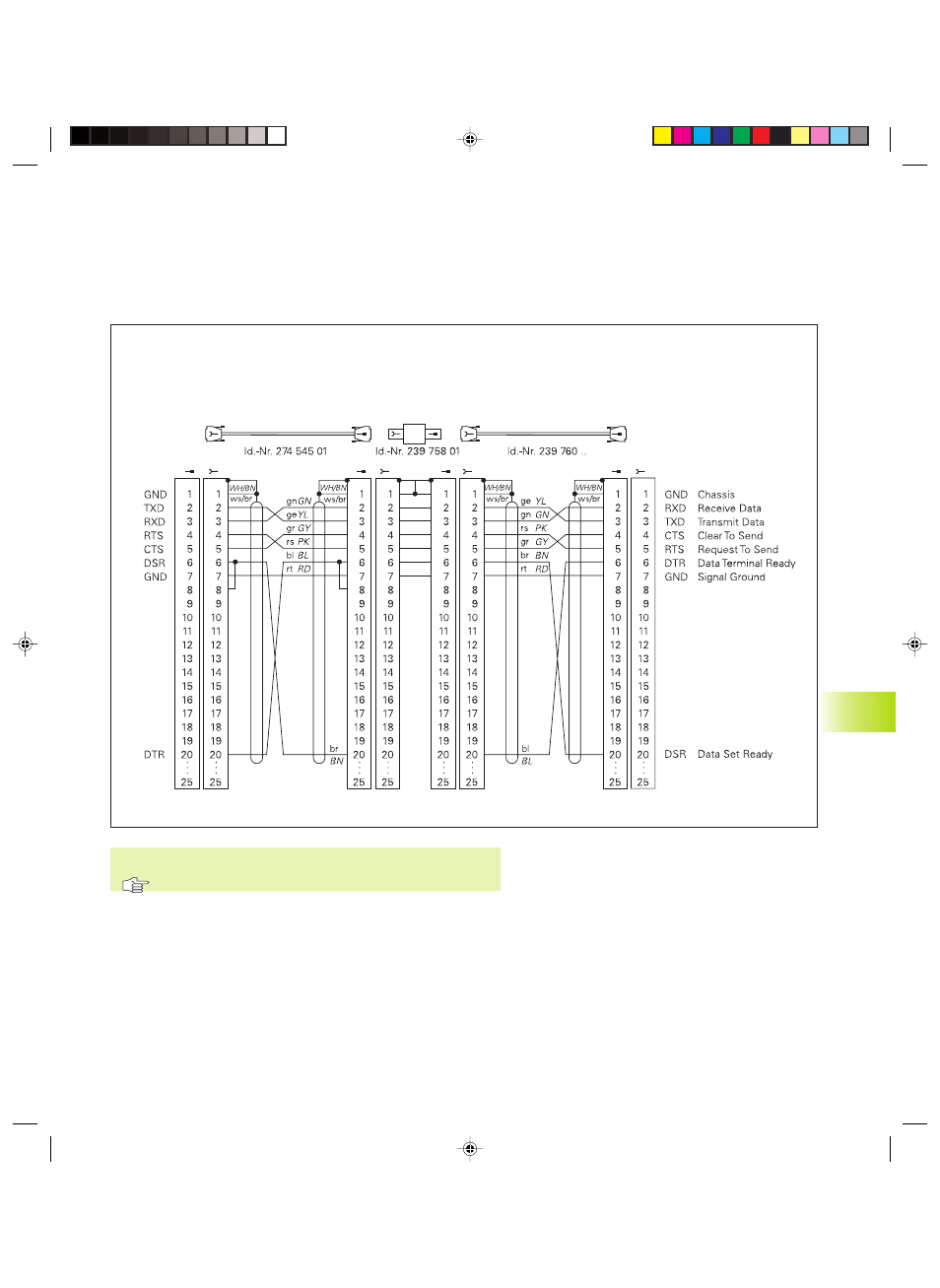

Interfaccia V.24/RS-232-C
Apparecchi HEIDENHAIN
Le piedinature dei connettori sull’unità logica TNC (X21) e
sull’adattatore sono differenti.
Apparecchi HEIDENHAIN
Apparecchio
periferico
p.es. FE
Cavo standard
HEIDENHAIN
3 m
Adattatore V.24 Cavo di collegamento
HEIDENHAIN
max. 17 m
X21
TNC
Pkap13.pm6 28.06.2006, 11:10 355
