157 HEIDENHAIN TNC 426, TNC 430
Mantenimento della posizione della punta
dell'utensile nel posizionamento di assi di rotazione
(TCPM*): M128
Comportamento standard
Il TNC porta l’utensile sulle posizioni definite nel programma di
lavorazione. Se nel programma varia la posizione di un asse di
rotazione, si deve calcolare il conseguente offset degli assi lineari e
spostarlo in un blocco di posizionamento (vedere figura funzione
M114).

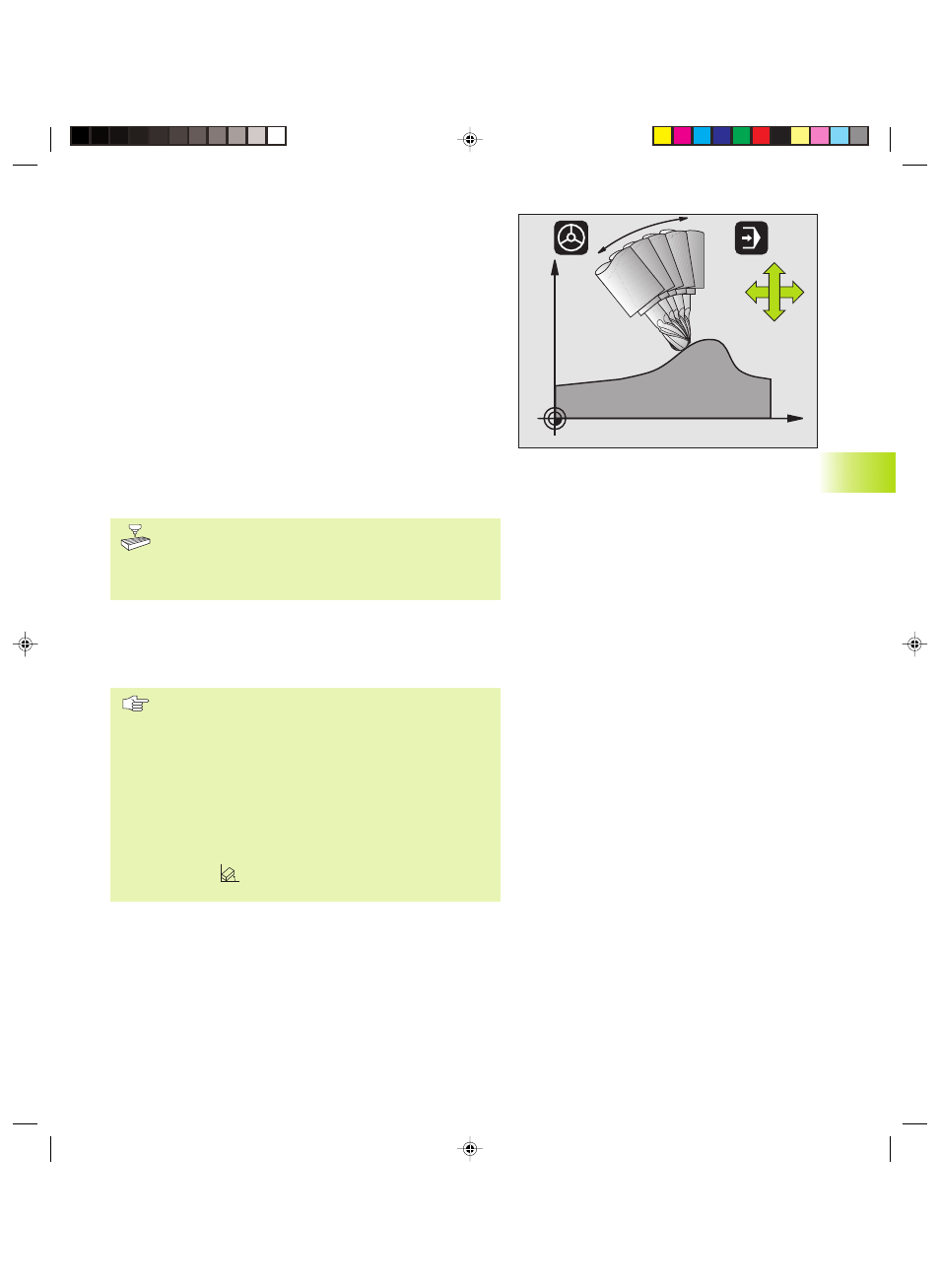

Comportamento con M128
Se nel programma varia la posizione di un asse di rotazione
comandato da programma, durante la rotazione la posizione della
punta dell'utensile rispetto al pezzo rimane invariata.
Utilizzare M128 con M118 se si desidera modificare con il volantino
la posizione dell'asse di rotazione durante l'esecuzione del
programma. La sovrapposizione di un posizionamento con il
volantino viene eseguita con M128 attiva nel sistema di coordinate
proprio della macchina.
Nel caso di assi orientabili con dentatura Hirth:
modificare la posizione dell'asse orientabile unicamente
dopo aver portato l'utensile fuori ingombro. Altrimenti lo
sblocco della dentatura potrebbe causare dei
danneggiamenti del profilo.
Dietro M128 è possibile inserire ancora un avanzamento con il
quale il TNC esegue i movimenti di compensazione sugli assi
lineari. Se non si inserisce un avanzamento, oppure qualora esso
abbia un valore maggiore di quello definito nel parametro macchina,
l'avanzamento assumerà il valore di quest'ultimo.
Prima di eseguire posizionamenti con M91 o M92 e
prima di un TOOL CALL: resettare M128.
Per evitare lesioni del profilo utilizzare con la funzione
M128 solo frese a raggio frontale.
La lunghezza dell'utensile deve essere riferita al centro
della sfera della fresa a raggio frontale.
Il TNC non orienta la correzione del raggio dell'utensile
corrente. Ne scaturisce un errore che dipende dalla
posizione angolare degli assi di rotazione.
Con M128 attiva, il TNC visualizza nell'indicazione di stato
il simbolo
I drive rappresentano i dispositivi con i
quali i dati vengono memorizzati o trasmessi.
*) TCPM = Tool Center Point Management
X
Z
B
Z
X
7.5 F
unzioni ausiliar
ie per assi di r
otazione
