205 HEIDENHAIN TNC 426, TNC 430
ú NUMERO LAVORAZIONI Q241: numero delle
lavorazioni sul cerchio primitivo
ú DISTANZA DI SICUREZZA Q200 (incrementale):
Distanza tra la punta dell‘utensile e la superficie del
pezzo; inserire un valore positivo
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio); inserire un valore positivo
ú ANDARE AD ALTEZZA SICURA Q301: determinare in
che modo l'utensile deve spostarsi tra le varie
lavorazioni:
0: Tra le lavorazioni spostarsi a DISTANZA DI
SICUREZZA
1: Tra i punti di misurazione, spostarsi alla 2ª
DISTANZA DI SICUREZZA

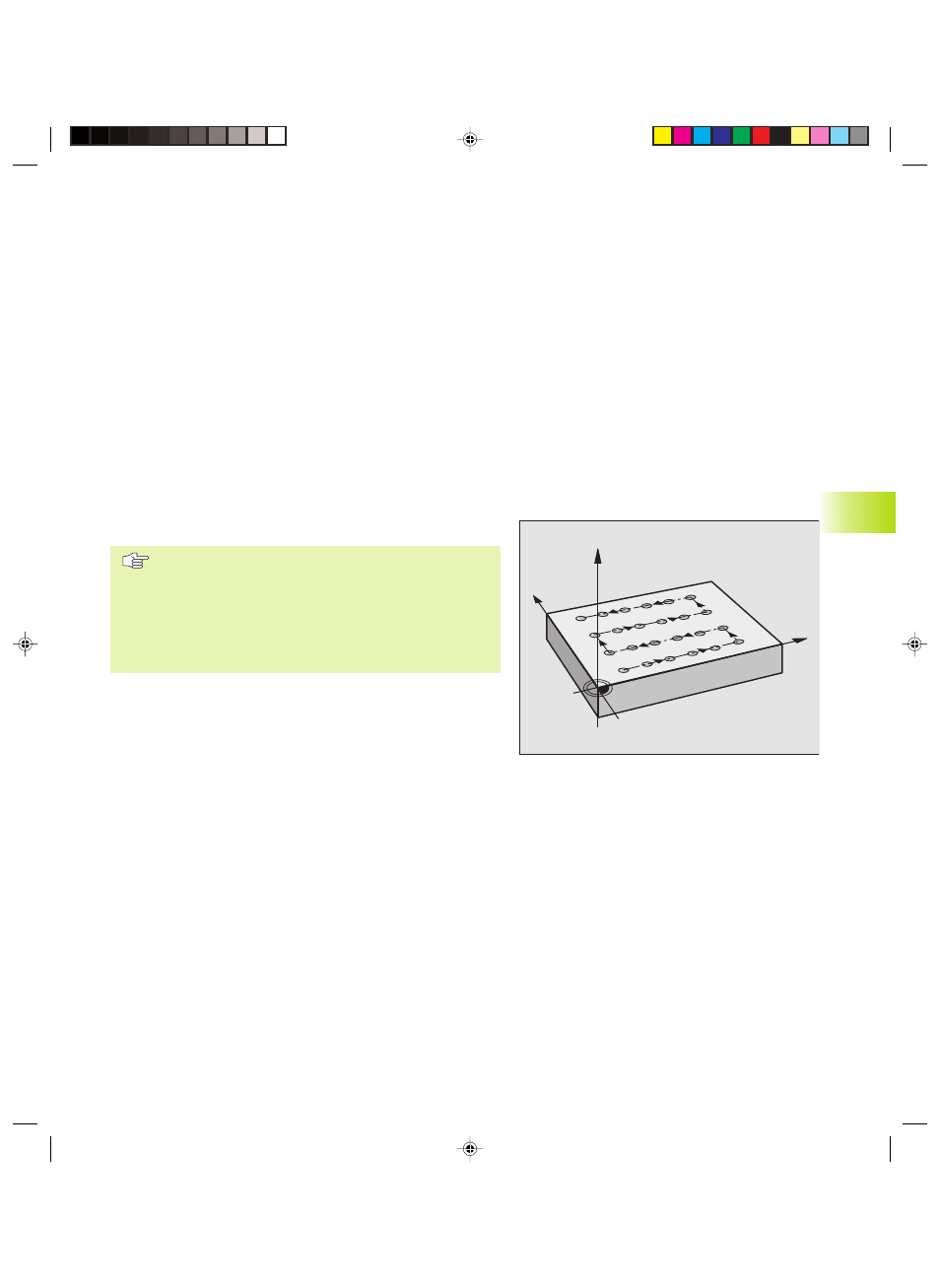

SAGOMA DI PUNTI SU LINEE (Ciclo 221)
Da osservare:
Il ciclo 221 è DEF attivo, quindi richiama
automaticamente l‘ultimo ciclo di lavorazione definito
Se uno dei cicli di lavorazione da 200 a 208 e da 212 a
215 viene combinato con il ciclo 221, sono valide la
DISTANZA DI SICUREZZA, la superficie del pezzo e la 2ª
DISTANZA DI SICUREZZA del ciclo 221.
1 Il TNC porta l’utensile dalla posizione attuale sul punto di partenza
della prima lavorazione.
Sequenza:
■ Posizionamento sulla 2ª DISTANZA DI SICUREZZA (asse del
mandrino)
■ Posizionamento sul punto di partenza nel piano di lavoro
■ Posizionamento alla DISTANZA DI SICUREZZA sopra la
superficie del pezzo (asse del mandrino)
2 Da questa posizione il TNC esegue il ciclo di lavorazione definito
per ultimo
3 Successivamente il TNC posiziona l’utensile nella direzione
positiva dell'asse principale sul punto di partenza della
lavorazione successiva; l’utensile si trova alla DISTANZA DI
SICUREZZA (oppure alla 2ª DISTANZA DI SICUREZZA)
4 Questa procedura (da 1 a 3) si ripete fino alla conclusione di tutte
le lavorazioni sulla prima linea; l’utensile si trova sull‘ultimo punto
della prima linea
X
Y
Z
8.4 Cicli per la definizione di sagome di punti
