8 Programmazione: Cicli 206
5 Il TNC sposta quindi l’utensile sull’ultimo punto della seconda
linea ed esegue la lavorazione
6 Da lì il TNC sposta l’utensile in direzione negativa dell’asse
principale sul punto di partenza della lavorazione successiva
7 Questi passi (6) si ripetono fino alla conclusione di tutte le
lavorazioni della seconda linea
8 Il TNC sposta quindi l’utensile sul punto di partenza della linea
successiva
9 Con un movimento alternato verranno lavorate tutte le altre linee

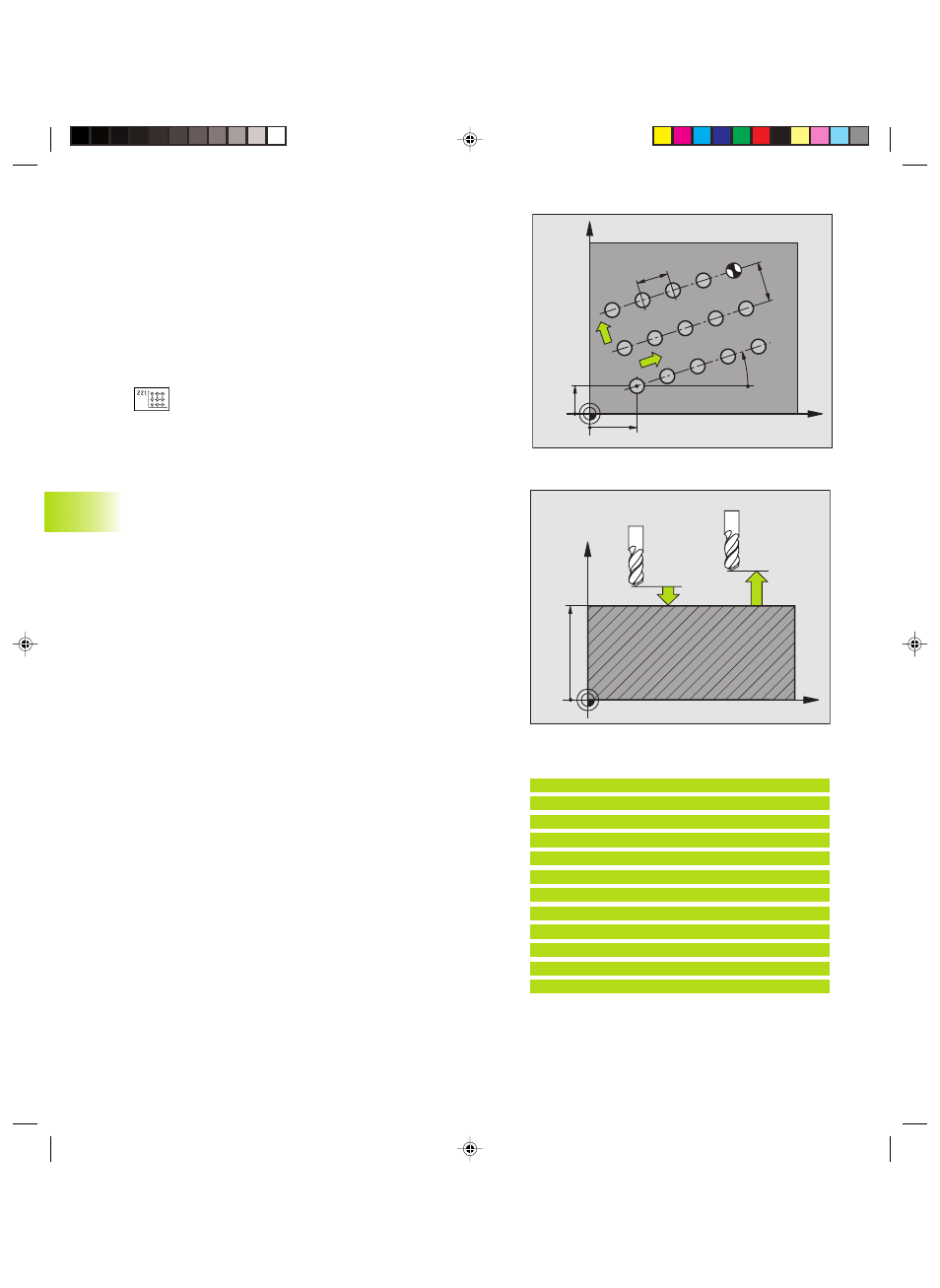

ú PUNTO DI PARTENZA 1º ASSE Q225 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse principale del piano di lavoro
ú PUNTO DI PARTENZA 2º ASSE Q226 (assoluto):
coordinata del punto di partenza della superficie da
spianare nell’asse secondario del piano di lavoro
ú DISTANZA 1º ASSE Q237 (incrementale): distanza dei
singoli punti sulla linea
ú DISTANZA 2º ASSE Q238 (incrementale): distanza tra
le singole linee
ú NUMERO COLONNE Q242: numero di lavorazioni
sulla linea
ú NUMERO LINEE Q243: numero delle linee
ú ANGOLO DI ROTAZIONE Q224 (assoluto): angolo
intorno al quale viene ruotata l’intera sagoma; il centro
di rotazione corrisponde al punto di partenza
ú DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
ú COORD. SUPERFICIE PEZZO Q203 (assoluto):
coordinata della superficie del pezzo
ú 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell’asse del mandrino che esclude una
collisione tra l’utensile e il pezzo (il dispositivo di
serraggio)
ú ANDARE AD ALTEZZA SICURA Q301: determinare in
che modo l'utensile deve spostarsi tra le varie
lavorazioni:
0: Tra le lavorazioni spostarsi a DISTANZA DI
SICUREZZA
1: Tra i punti di misurazione, spostarsi alla 2ª
DISTANZA DI SICUREZZA
8.4 Cicli per la definizione di sagome di punti
X
Z
Q200
Q203
Q204
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
Esempi di blocchi NC:
54 CYCL DEF 221 SAGOME SU LINEE
Q225=+15 ;PUNTO PARTENZA 1º ASSE
Q226=+15 ;PUNTO PARTENZA 2º ASSE
Q237=+10 ;DISTANZA 1º ASSE
Q238=+8 ;DISTANZA 2º ASSE
Q242=6 ;NUMERO COLONNE
Q243=4 ;NUMERO RIGHE
Q224=+15 ;ANGOLO DI ROTAZIONE
Q200=2 ;DISTANZA DI SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q301=1 ;ANDARE AD ALTEZZA SICURA
